Praktijkvoorbeeld
Home Cinema
Home Cinema op hoog niveau
Top-niveau in akoestiek, interieur en geluid
Ruimtesoort:
Home Cinema
Geluidssysteem:
7.2.4
Gold
Metropolitan
Esperio wandsysteem
Esperio Vario diffuser akoestisch plafond
Meubelatelier Jacco Bakker en The Hifi Studio
Met deze thuisbioscoop hebben we, in samenwerking met onze partners, een optimale combinatie van akoestiek, interieurstijl en beeld/geluid gemaakt.
Het resultaat is in alle aspecten overweldigend; sfeer, interieur, beeld en geluid in topvorm.
Bekijk hier het ontwerp, de bouw en het eindresultaat.
Met deze thuisbioscoop hebben we, in samenwerking met onze partners, een optimale combinatie van akoestiek, interieurstijl en beeld/geluid gemaakt.
Het resultaat is in alle aspecten overweldigend; sfeer, interieur, beeld en geluid in topvorm.
Bekijk hier het ontwerp, de bouw en het eindresultaat.
Ontwerp
Om een goed ontwerp van de nieuwe thuisbioscoop te maken inventariseren we vooraf zoveel mogelijk de situatie ter plekke en de wensen van de opdrachtgever.
Inmeten
Onderdeel daarvan het het akoestisch en bouwkundig inmeten van de ruimte. Het ideale moment daarvoor is als de ruimte wel in ruwbouw gebouwd is, maar nog niet is ingericht.

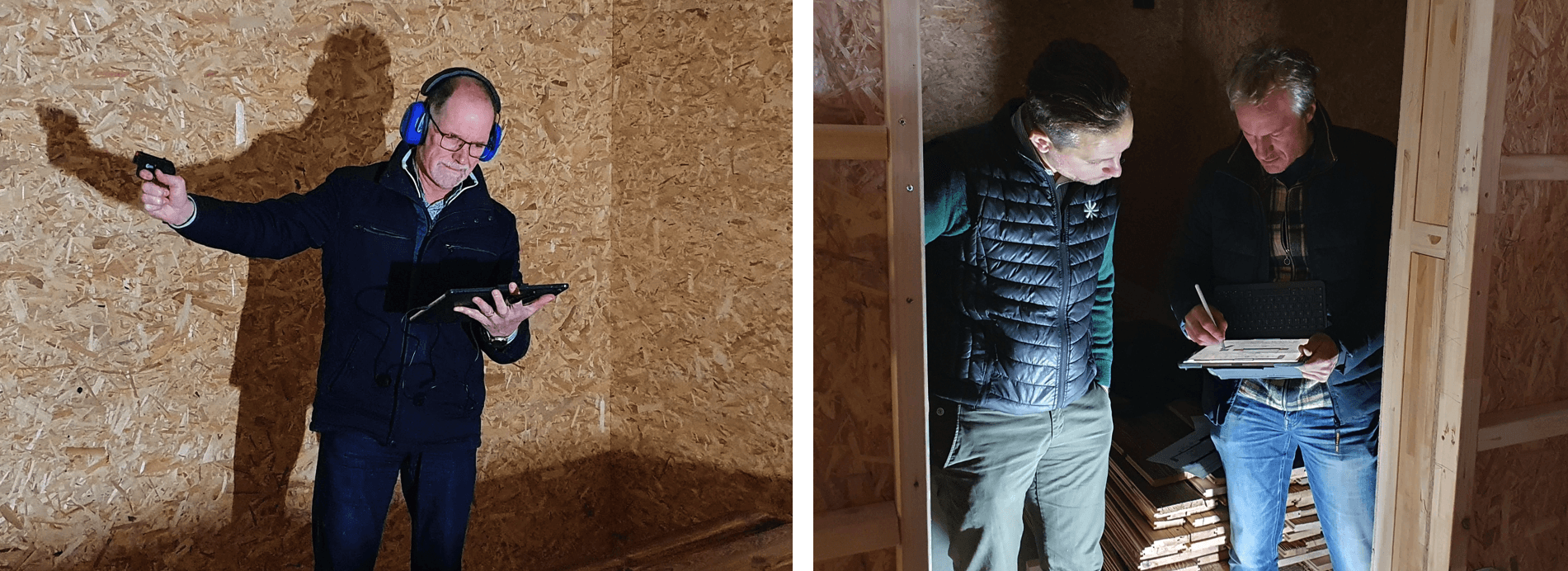

Akoestisch inmeten via een RT60 meting (links) en bouwkundig inmeten t.b.v. de interieurbouw (rechts)
Ontwerp op Gold+ niveau
De volgende stap is het maken van het Esperio akoestisch ontwerp.
Het Esperio akoestisch ontwerp wordt altijd op maat afgestemd op de wensen van de opdrachtgever, de beschikbare ruimte en de beeld- en geluidsapparatuur.
Hier is gekozen voor akoestiek op het Esperio GOLD+ niveau (absorbers, diffusers en reflectors).
Om in deze ruimte de gewenste akoestiek te realiseren, wordt door ons berekend wat er aan akoestische wand- en plafondpanelen nodig is. Hierbij wordt ook rekening gehouden met het plaatsen van de gekozen Dolby Atmos 7.2.4 surround apparatuur. Ook de gegeven plek van de toegangsdeur, de banken en de vloerbedekking is in het ontwerp meegenomen.

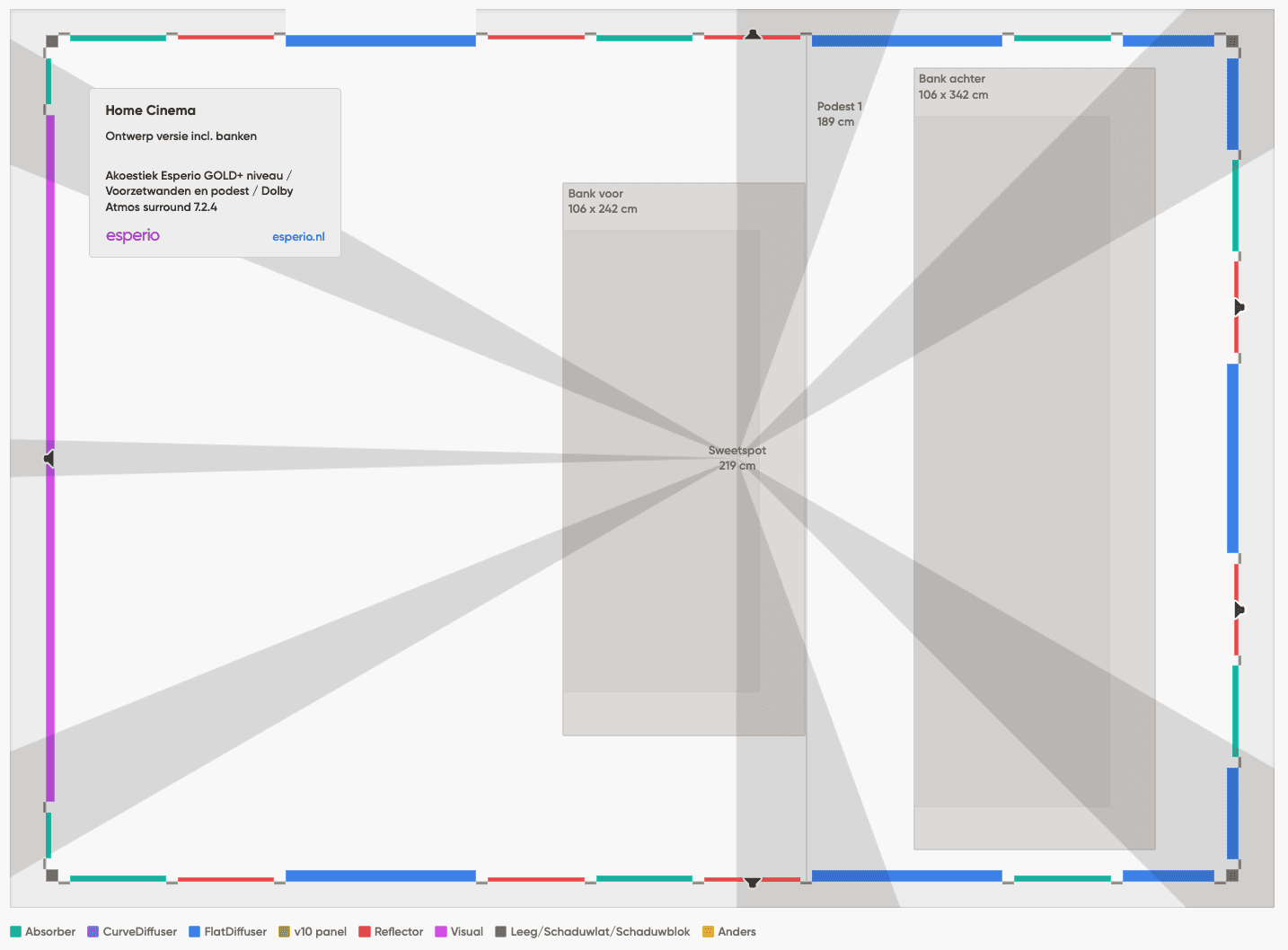

Met de Esperio Planner wordt het akoestisch ontwerp inzichtelijk gemaakt.
Detailtekeningen maken
Hierna worden de technische detailtekeningen met maatvoering gemaakt, zodat iedereen bij de bouw van de home cinema precies weet wat er te doen is en waar.

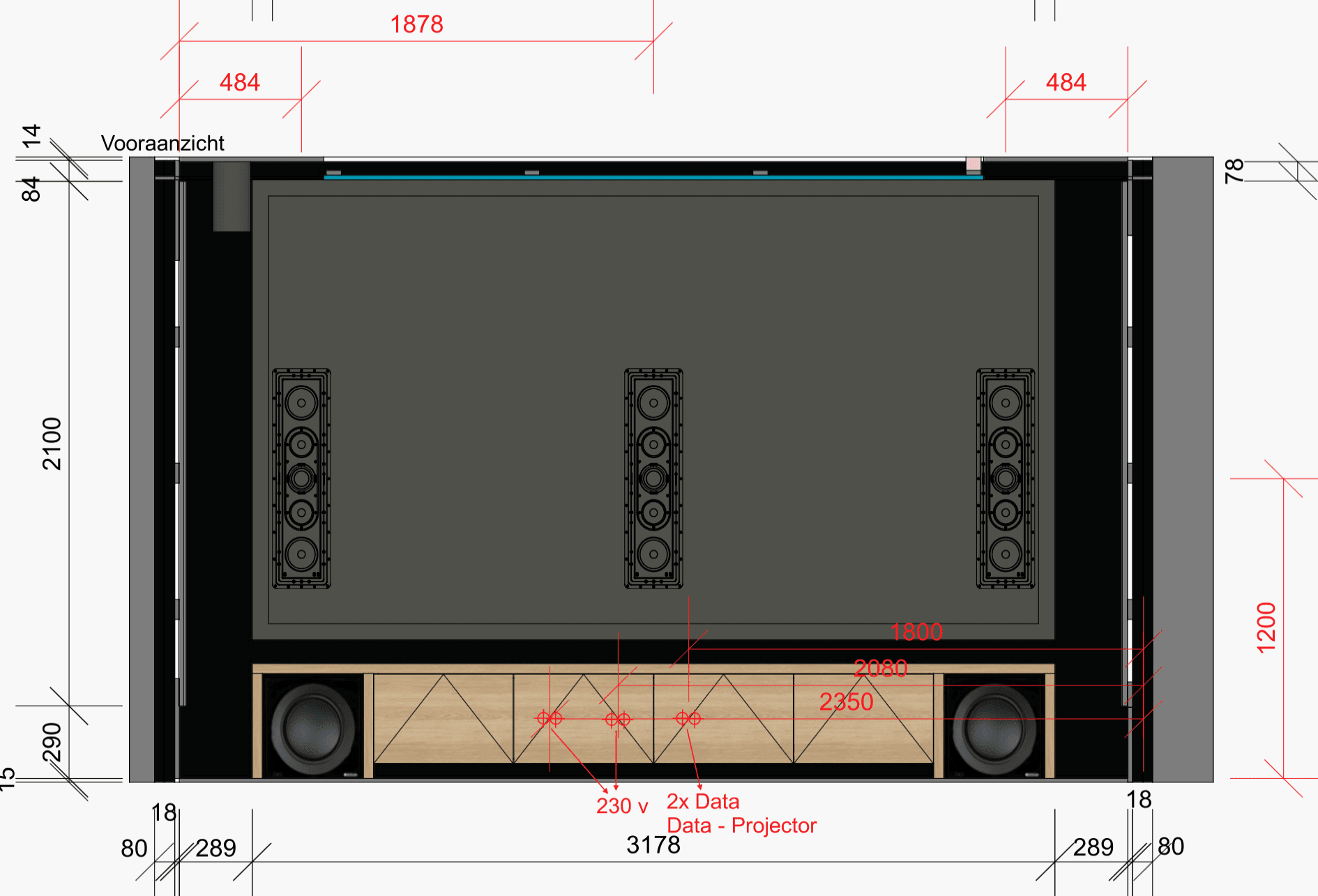

Technische detailtekening van de voorwand, met speakers, scherm en apparatuur-kast met subwoofers. Van alle wanden, vloer en plafond worden deze detailtekeningen uitgewerkt, inclusief het bedradingsplan.
Interieurstijl kiezen
Als basis voor de interieurstijl is Esperio Style Metropolitan gekozen, aangevuld met een specifieke kleurstelling van warm eiken met lavendel.
Donker hout gecombineerd met lavendelkleurige absorberpanelen en bijpassende vloebedekking.
De zichtzijde van de absorberpanelen is voorzien van een akoestische bekledingsstof van premium lamswol in de kleur lavendel.
De akoestische diffusers en reflectorpanelen zijn uitgevoerd in donker gelakt eiken, met behoud van de natuurlijke houtnerf en een warme uitstraling.
Samen met het tapijt in passende kleur en de banken levert het een fraai en chique interieur op.
Bouw
Zodra alle plannen zijn besproken en goedgekeurd, kan worden gestart met de constructie van de wanden en het plafond en verdere afbouw.

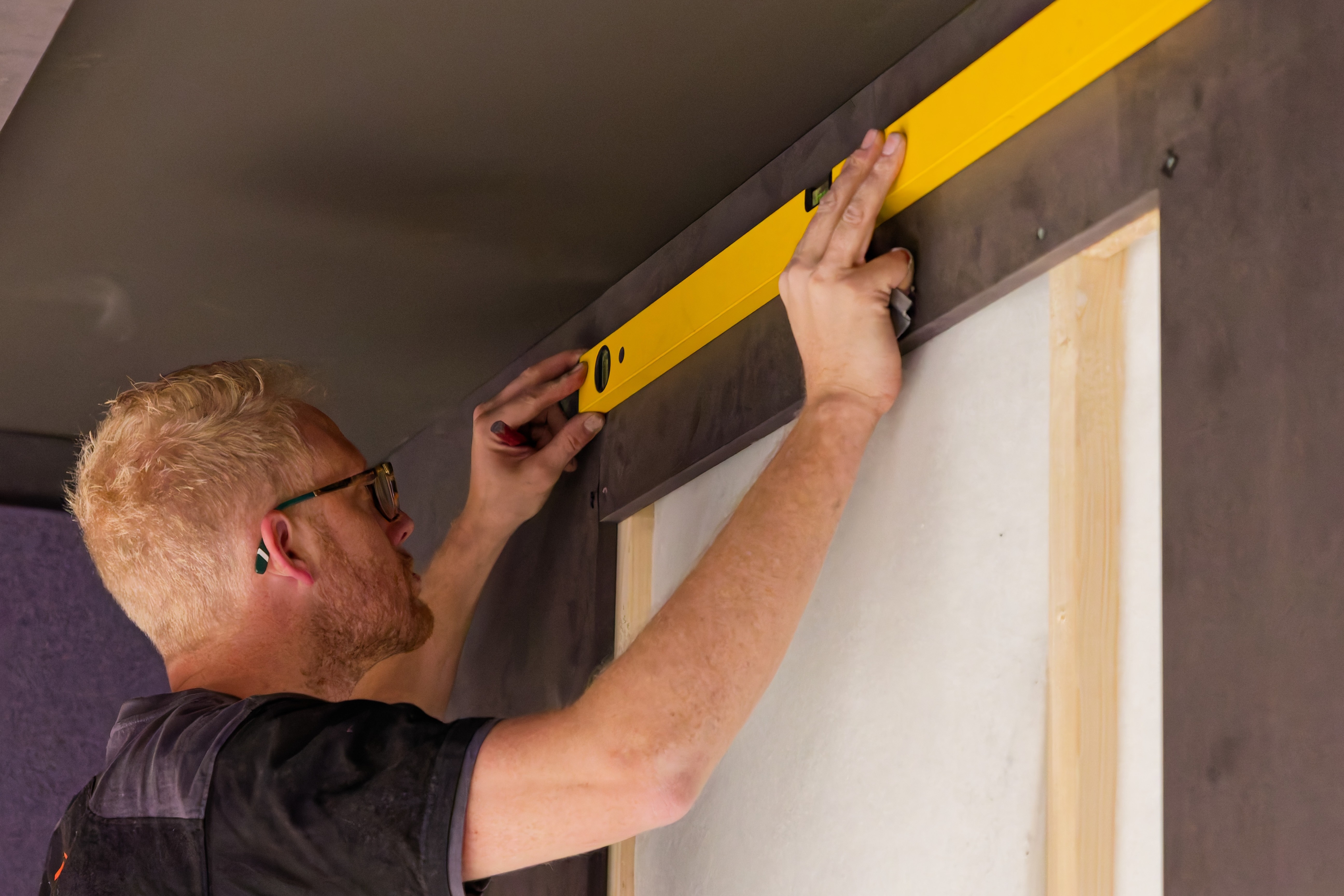

Precisie, ook in de later onzichtbare ophangconstructie.
Voorzetwandsysteem
Alle wand-elementen worden geplaatst op het Esperio voorzetwandsysteem. Dit bestaat uit een achterliggende draagconstructie en aan de zichtzijde wandpanelen. Achter de wandpanelen wordt, later onzichtbaar, in de hele wand extra akoestisch absorptiemateriaal geplaatst. Dit wordt in samenstelling en dikte, precies afgestemd op de te bereiken ideale akoestiek in deze ruimte. Het zorgt voor droge, diepe bassen. Ook de wandspeakers, bekabeling en verlichting worden in deze voorzetwand verwerkt.

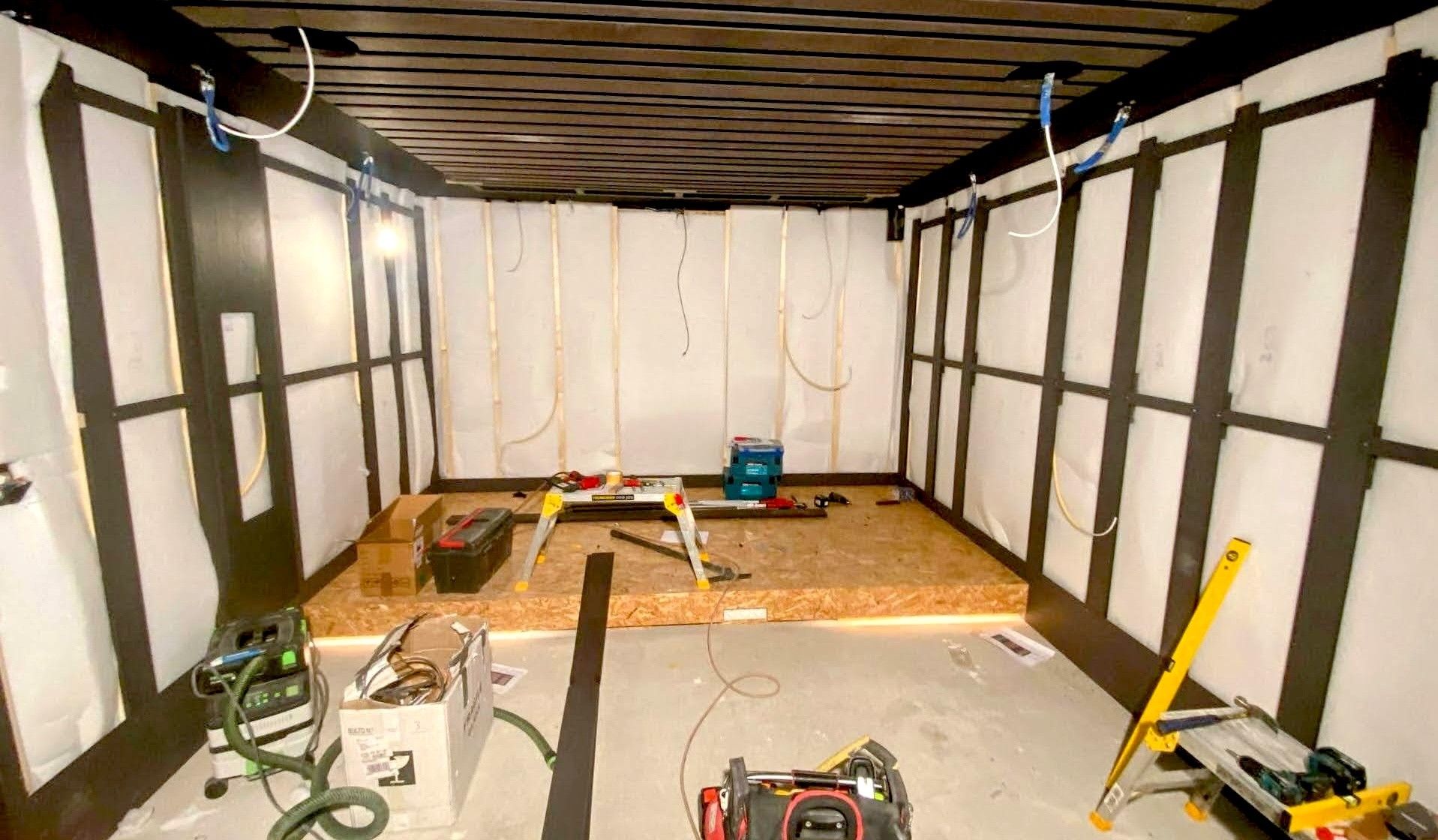

De constructie van de voorzetwanden en plafond.
Diffusers
Bij het Gold+ niveau worden in de wanden akoestische diffusers toegepast.

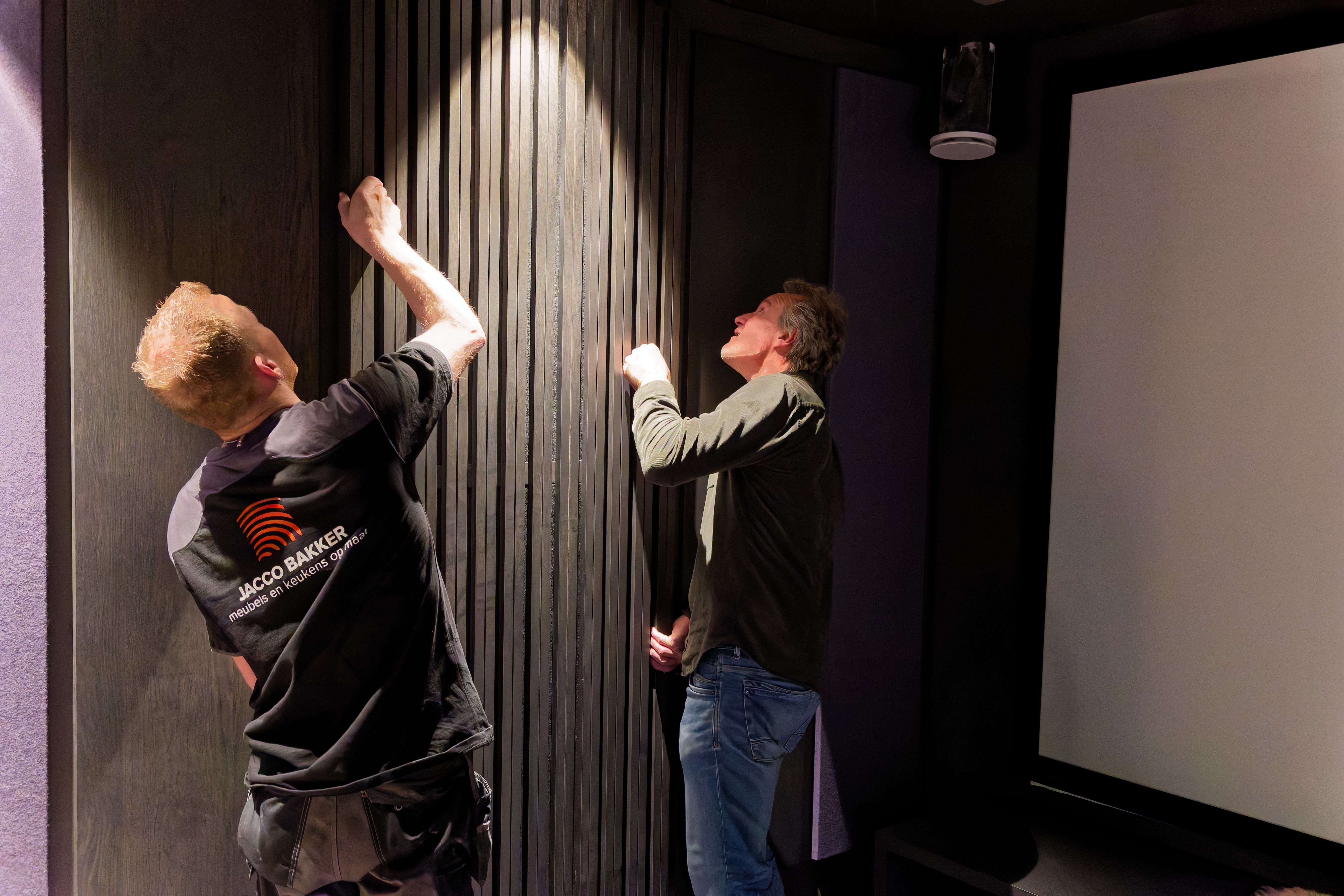

Het plaatsen van de diffusers, opgehangen aan de achterliggende draagconstructie.
Absorbers en reflectors
De diffusers worden gecombineerd met absorbers en reflectors.

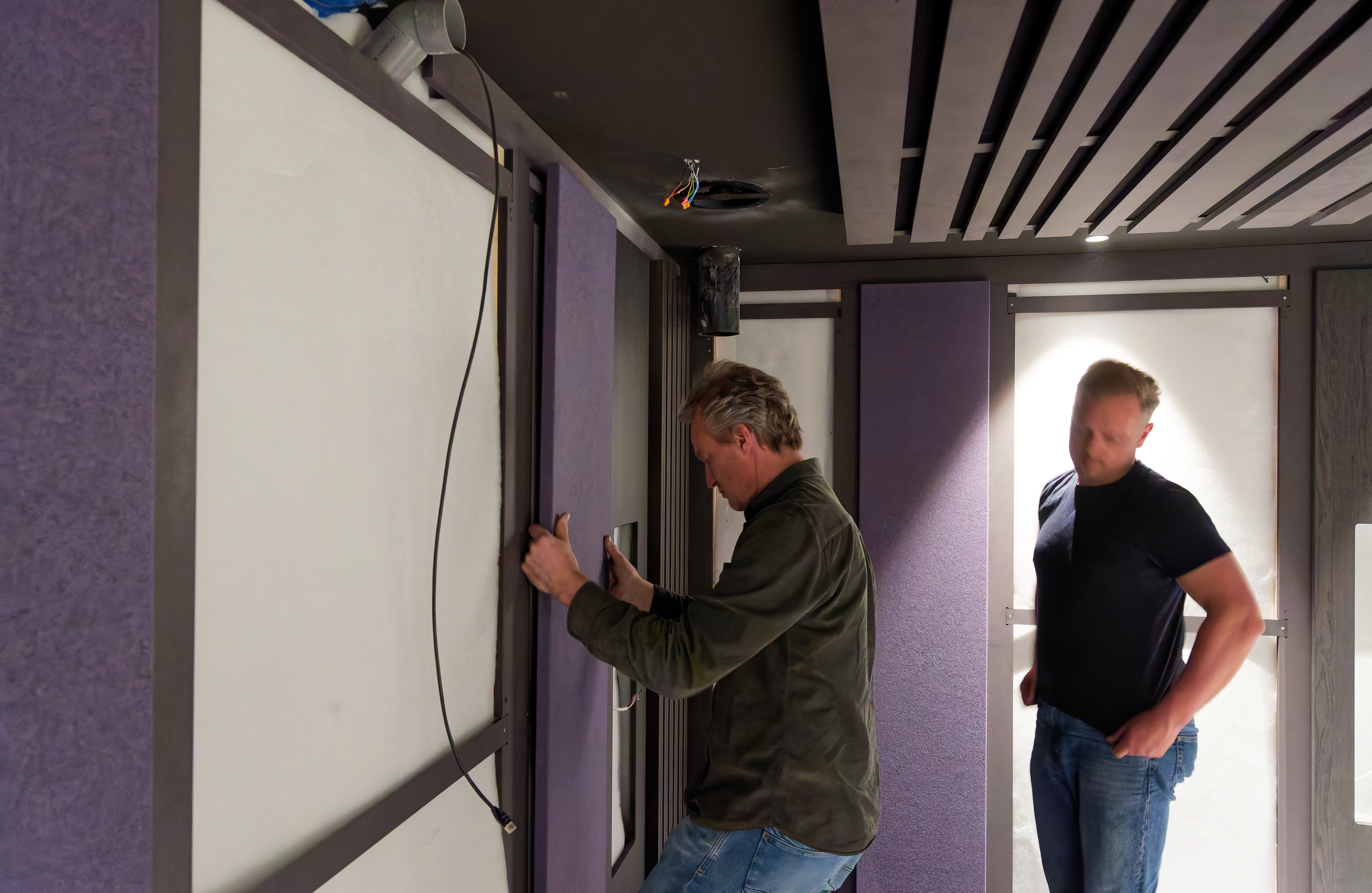

Het ophangen van de absorberende panelen aan de voorzetwand.

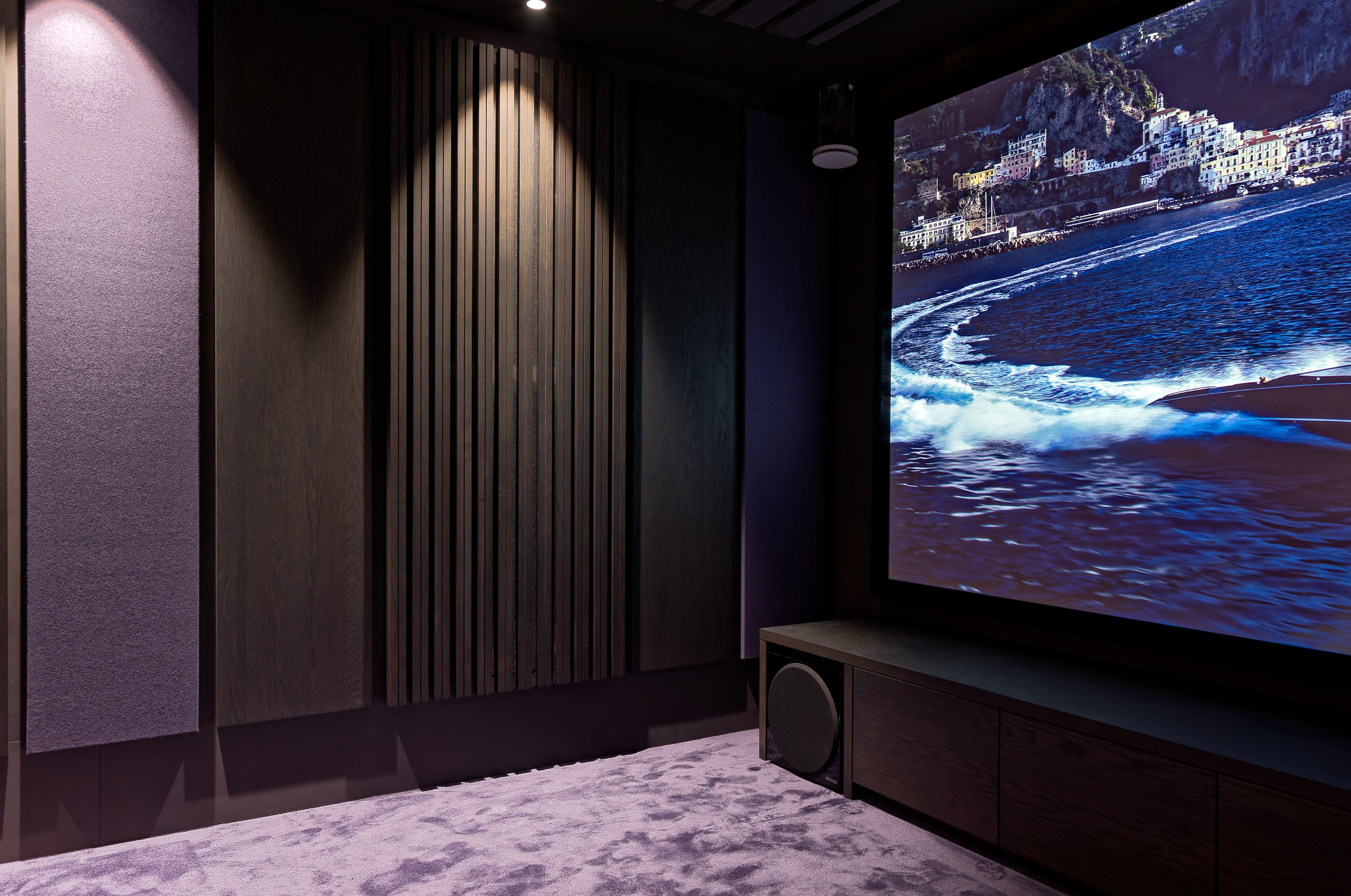

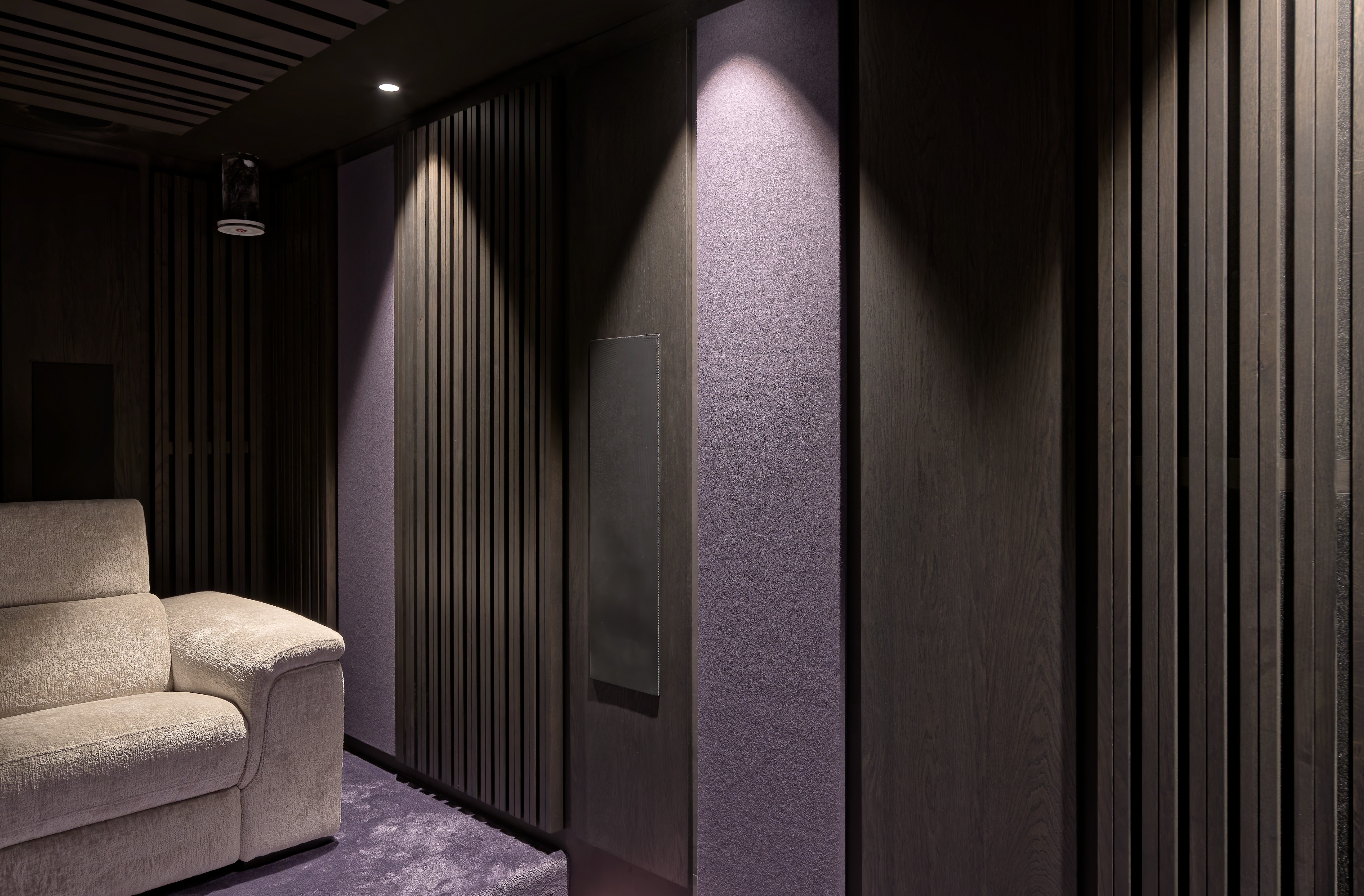

De combinatie van akoestische absorbers (lavendelkleurig) met akoestische diffusers en reflectors (donker gelakt eiken). Een aantal van de reflectors dient tevens als het montagepaneel voor de zij- en achterwandspeakers.
De verticaal gerichte wandpanelen (smaller dan hoog) zorgen voor een welkom breed geluidsbeeld, in het horizontale vlak.
Het resultaat is een ideale combinatie van zeer precieze en tegelijk “frisse” weergave, voor een optimale beleving van surround filmgeluid, dialogen en muziek.
Voorwand en scherm
Achter het geluiddoorlatend scherm zijn de drie frontspeakers geplaatst. Ook is in de voorwand extra absorberend materiaal verwerkt. Na het plaatsen van het projectiescherm zijn de frontspeakers en het absorptiemateriaal niet meer zichtbaar.

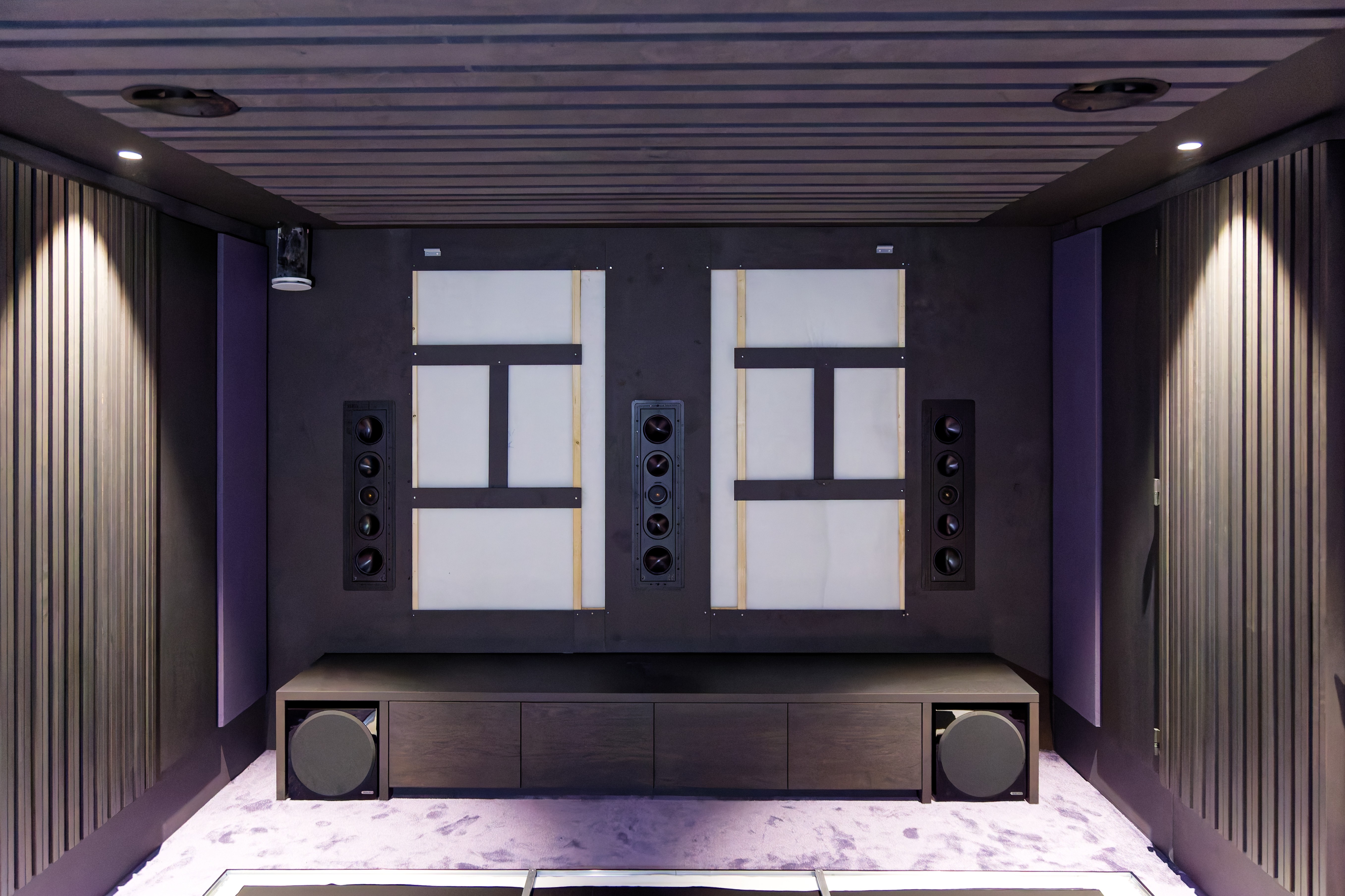

De voorwand, opgebouwd en voorzien van de drie frontspeakers, nog zonder het scherm gemonteerd.
Het scherm is geluiddoorlatend. In deze home cinema is het daarmee:
het projectiescherm voor het beeld
de (ideale) plek waar het geluid van de frontspeakers vandaan komt
in combinatie met het geluidsabsorberend materiaal erachter, een akoestisch paneel

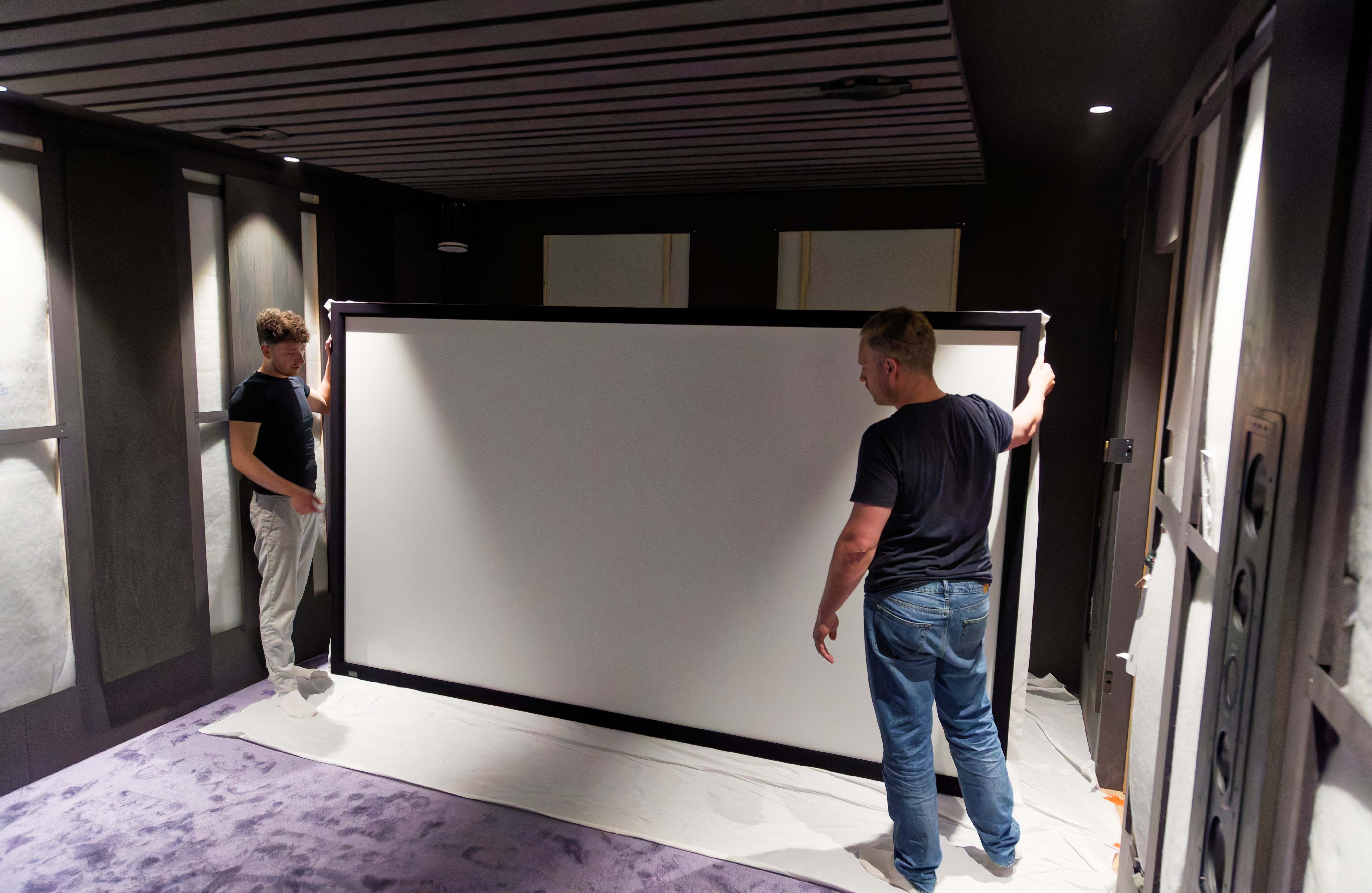

Het plaatsen van het geluiddoorlatend projectiescherm.

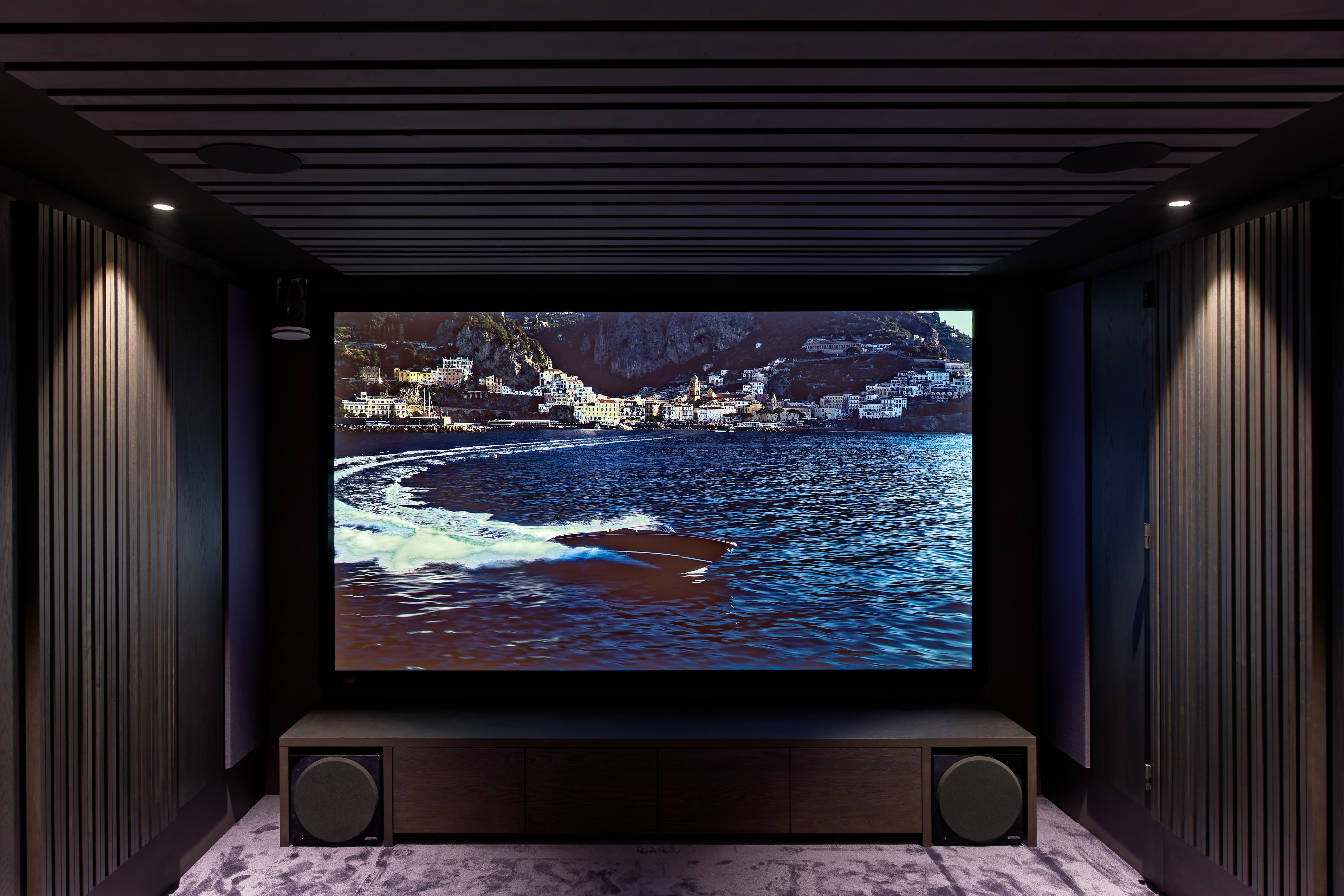

De voorwand gereed.
Deur
Op de deur is een Esperio PanelDiffuser geplaatst. Deze draait mee met de deur. Hierdoor is de deur tevens onderdeel van het akoestisch ontwerp geworden. Aan de tegenoverliggende wand is, niet draaiend, een gelijke diffuser geplaatst.

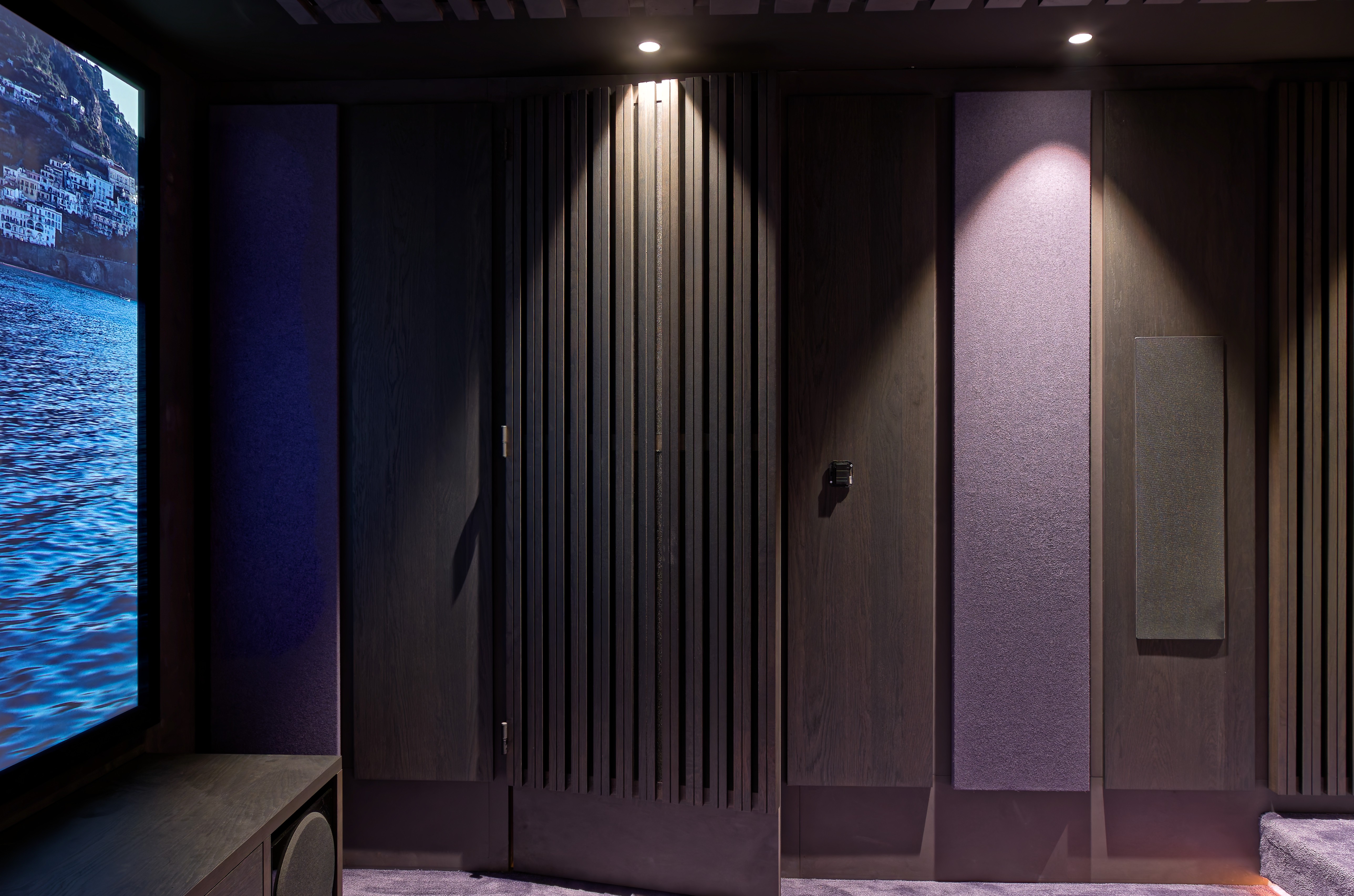

De toegangsdeur met meedraaiende Esperio PanelDiffuser.
Aan de tegenoverliggende wand is een gelijke PanelDiffuser geplaatst. Hierdoor blijft de akoestische en optische symmetrie bewaard.
Plafond
Het middendeel van het plafond is een Esperio Variodiffuser plafond, met daarin verwerkt de vier Dolby Atmos plafondspeakers. Dit type akoestisch plafond combineert de noodzakelijke demping met extra ruimtelijkheid in de geluidsbeleving.

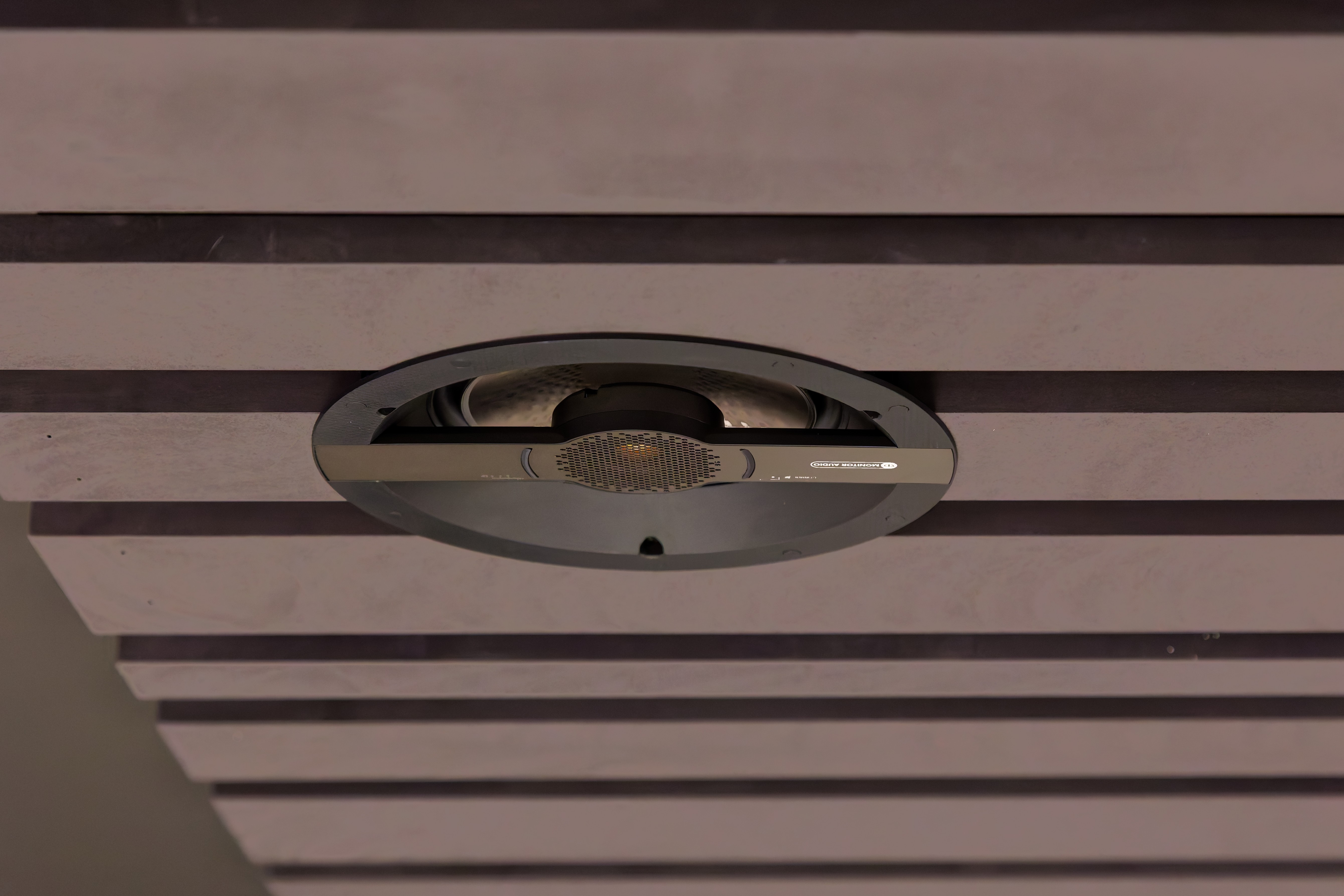

Het Variodiffuser akoestisch plafond met daarin een Atmos plafondspeaker verwerkt.
Podest (verhoging)
In deze home cinema zijn twee zitrijen voorzien, in de vorm van twee banken. Om op de achterste bank ook goed zicht te hebben, is deze verhoogd, op een podest van 20 cm hoogte. Aan de rand van het podest is er een dimbare ledverlichting. Tevens is de in het podest ingebouwde stroomaansluiting te zien voor de verstelling van de voorste bank.

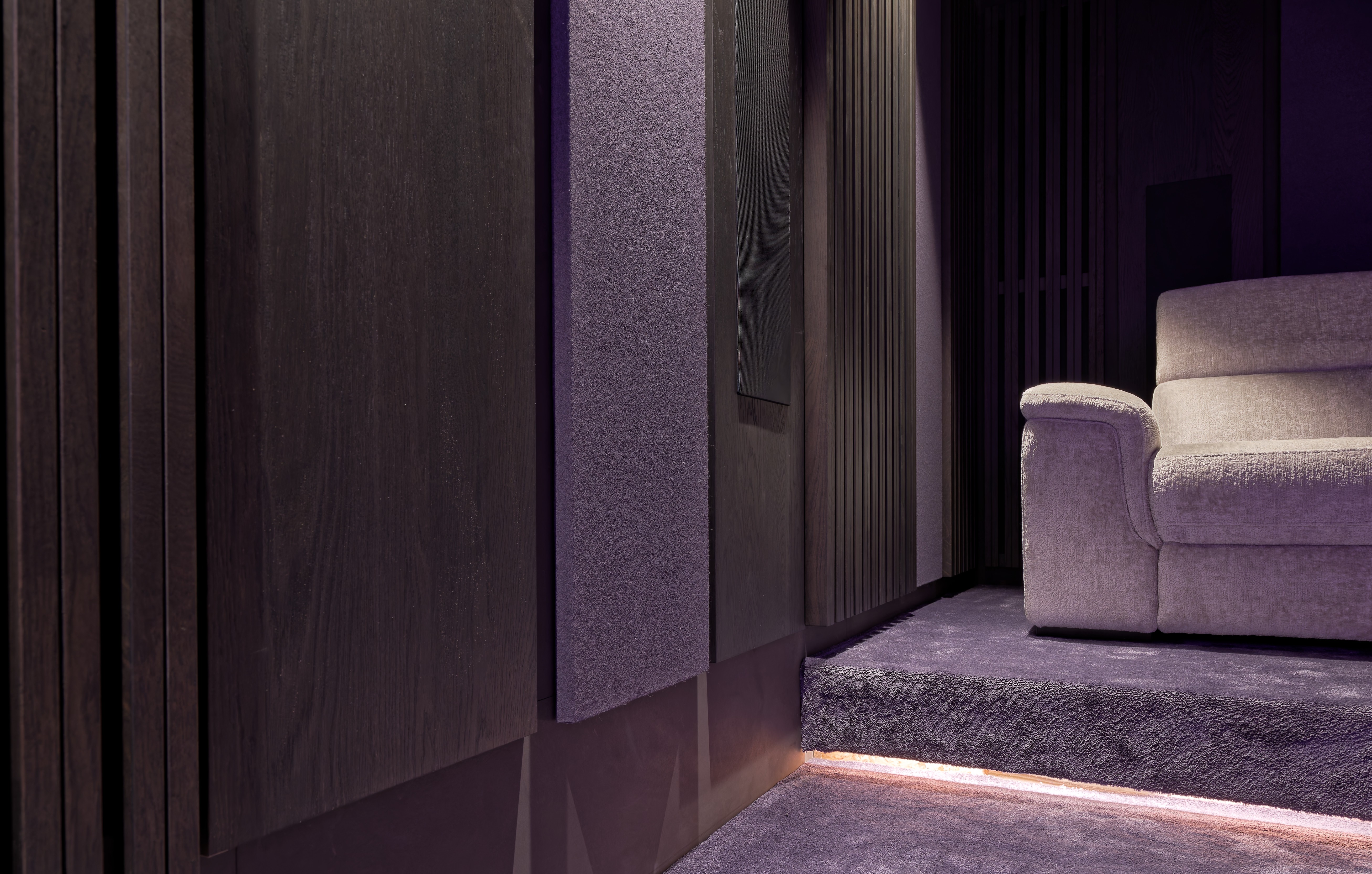

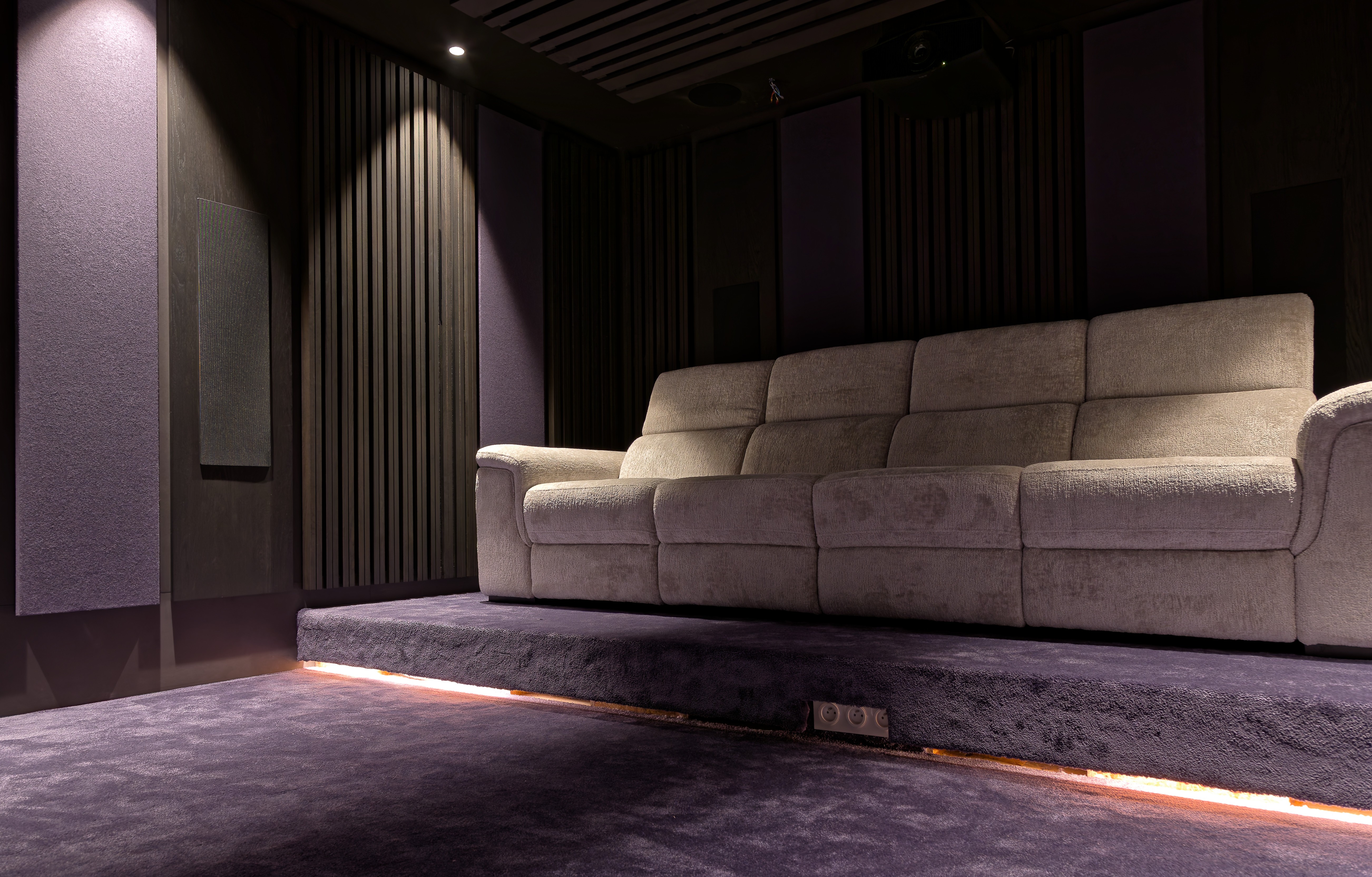

Podest met dimbare ledverlichting in de rand.
Apparatuur
Het 7.2.4 surround systeem bestaat uit 3 frontspeakers, 2 zijwandspeakers en 2 achterwandspeakers. In het plafond zijn 4 Atmos speakers opgenomen. Voor de nodige impact zorgen tevens 2 actieve subwoofers.
Onder het scherm is een apparatuurkast met ruimte voor de surround-versterker, bron en besturing van het samenspel tussen beeld, geluid en de verlichting. Tevens is er ruimte voor de twee subwoofers.

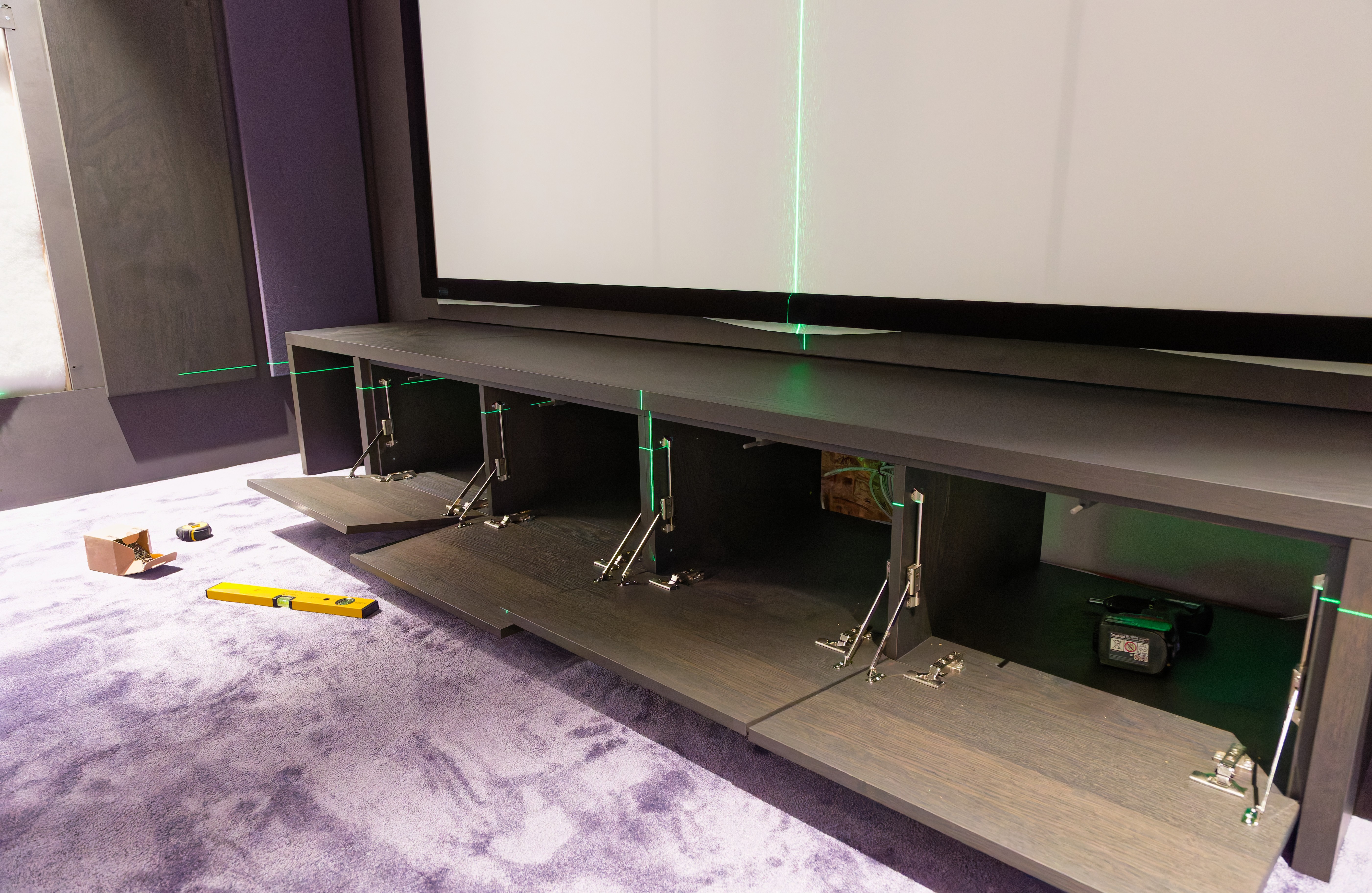

De apparatuurkast en het scherm tijdens het opbouwen.

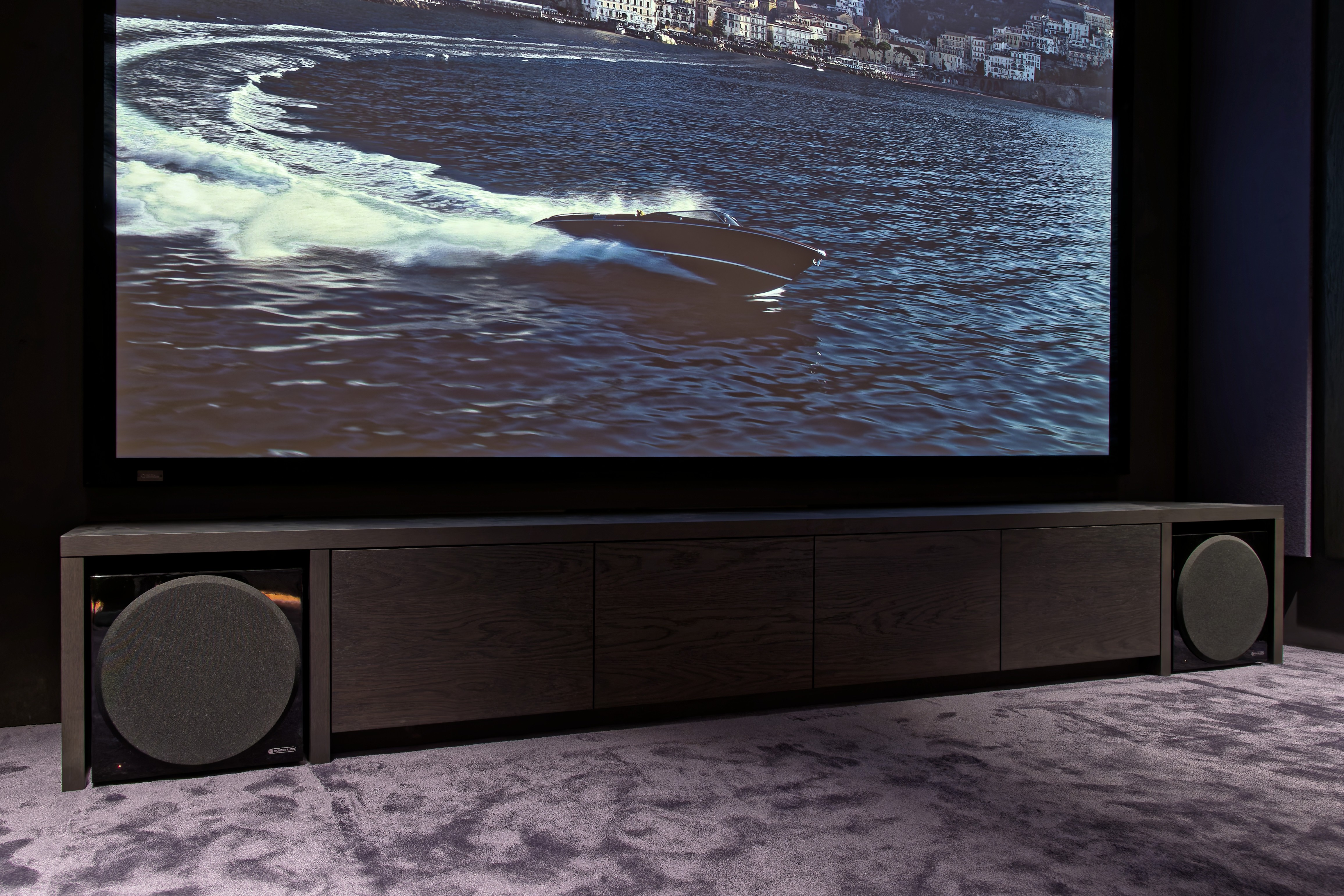

De apparatuurkast en het scherm gereed en voorzien van apparatuur, inclusief de subwoofers.
Projector

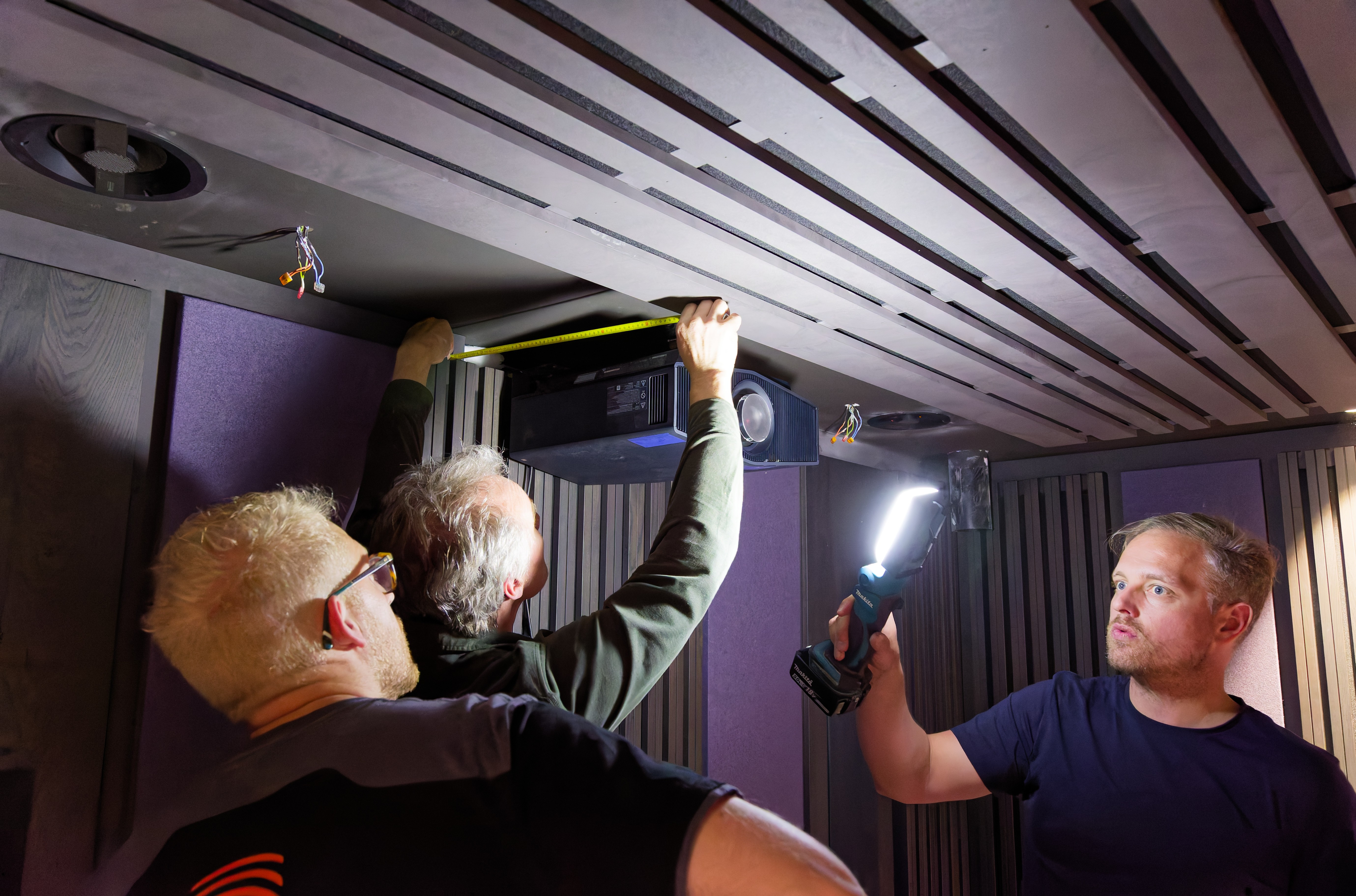

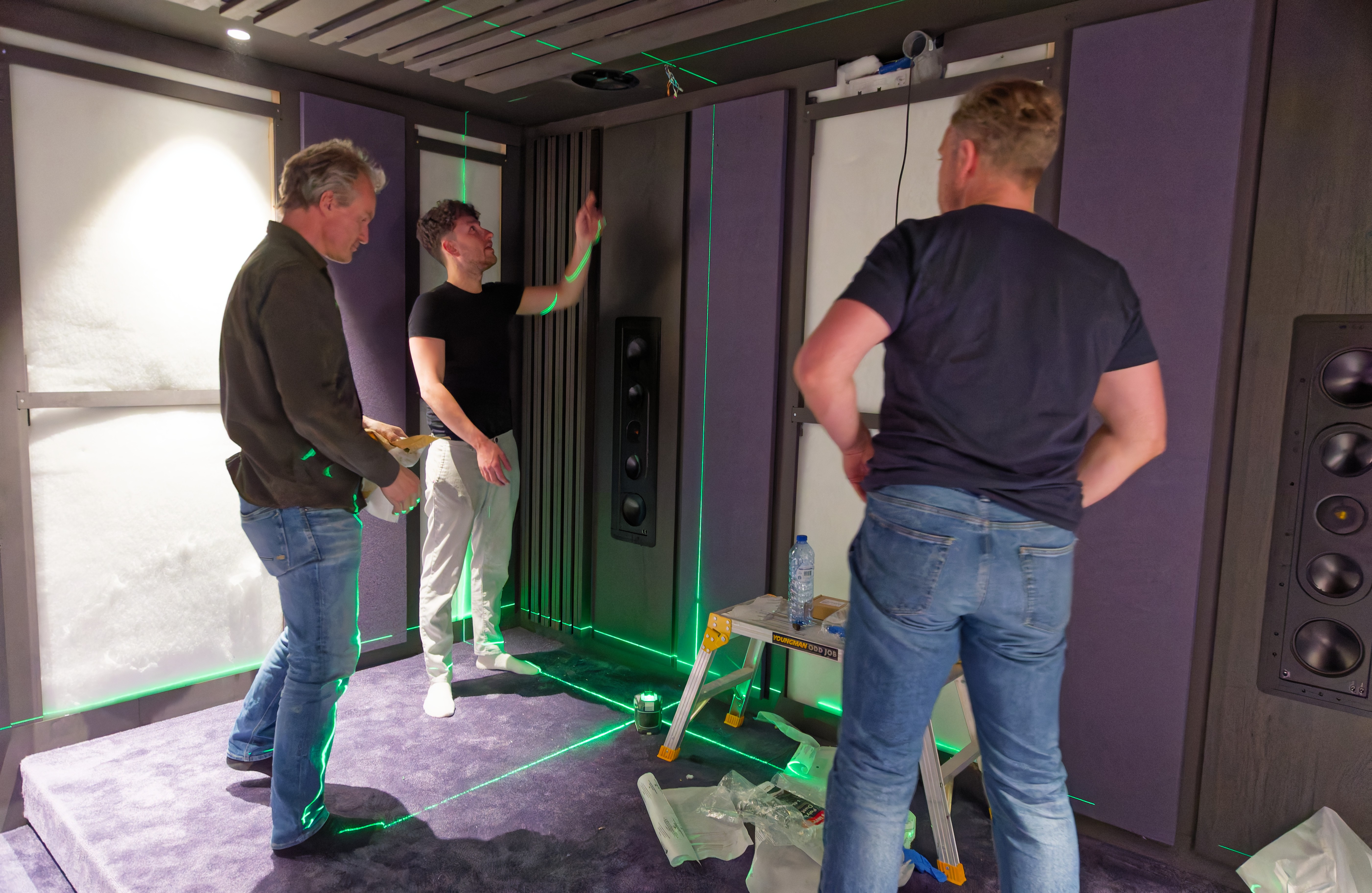

Met laser wordt eerst de uitlijning voor de ophanging van de projector bepaald.
De projector wordt aan een verstelbare beugel ophangen.
De projector wordt gemonteerd.

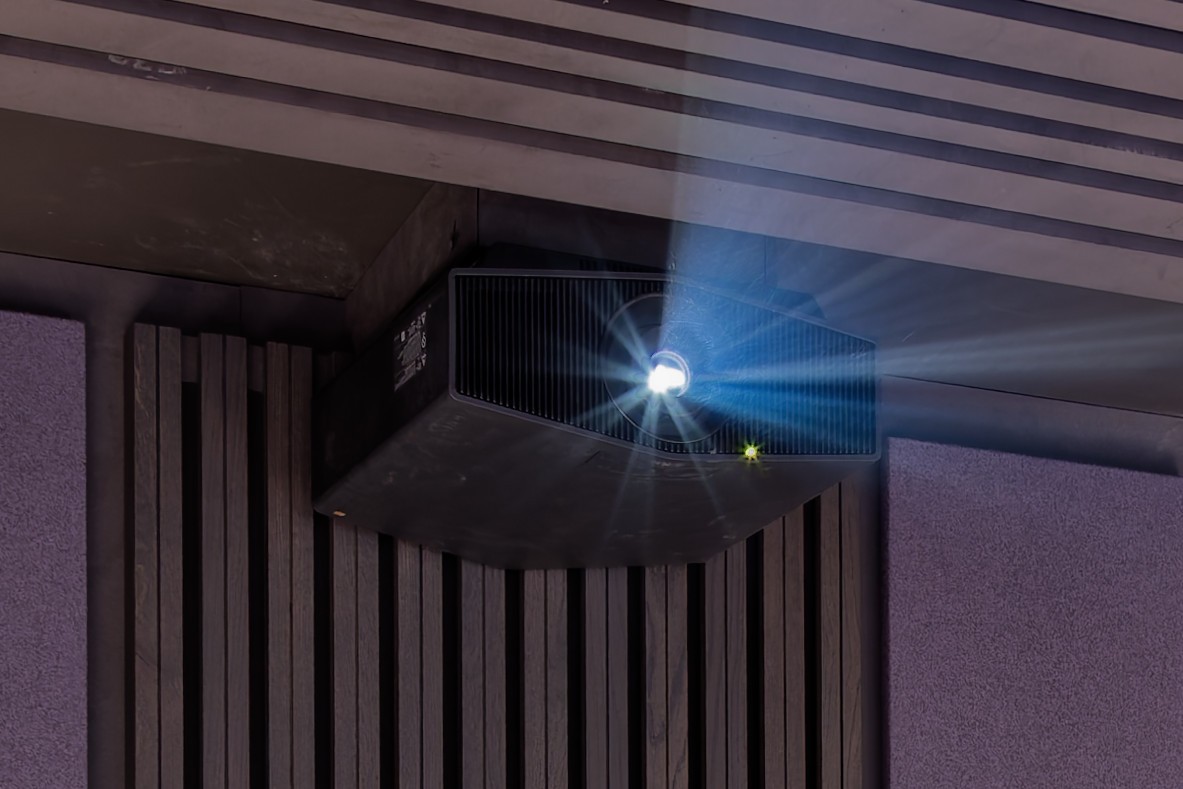

Onder het plafond door projecterend, wordt een helder en contrastrijk schermvullend beeld getoond. De projector zelf is erg stil waardoor er in dit geval geen geluiddempende omkasting nodig is.
Resultaat
Na de montage van alle panelen en de verdere inrichting is er een akoestische controlemeting uitgevoerd.

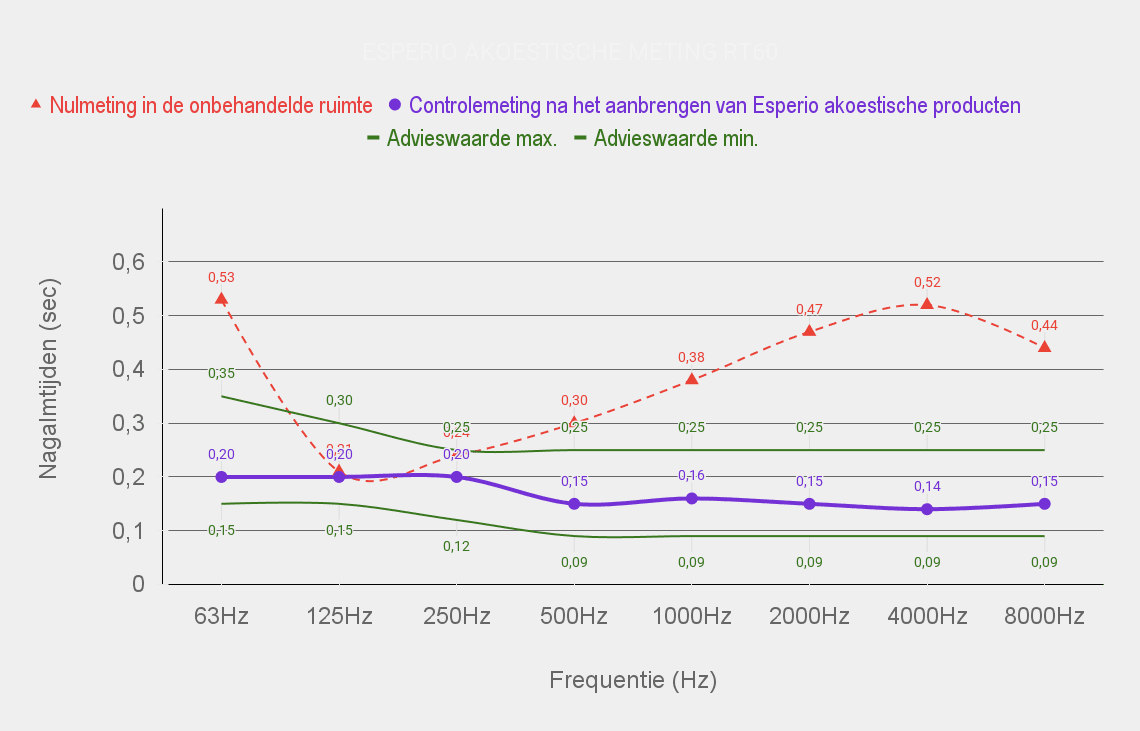

Nulmeting in onbehandelde ruimte (rood) en controlemeting na bouw van de home cinema met Esperio akoestiek (paars).
De controlemeting laat hier een zeer goed resultaat zien, waarbij de akoestisch belangrijke zaken voor een home cinema optimaal zijn gerealiseerd.
Het algemene nagalmniveau is op het ideale niveau voor een goed en precies geluidsbeeld voor filmgeluid, waarbij de verhouding tussen geluid van de bron (speakers) en de ruimte (de kamer) in de gewenste balans is.
Alle nagalmtijden vallen fraai binnen de grenzen van de advieswaarden (groen) en hun onderlinge verschillen zijn over een breed frequentiebereik klein, daardoor komt een breed aanbod aan muziek, filmgeluid en -dialogen goed tot z'n recht.
Ook bij lage frequenties zijn de nagalmtijden op optimaal niveau, voor het goed kunnen verwerken van de bas-energie van de subwoofers en met daarmee diepe, droge bassen.
Dankzij de reflectors en diffusers is er geen afval van nagalmtijden bij hoge frequenties (voor akoestische fris- en ruimtelijkheid en akoestische ondersteuning van het surround geluid (naast filmgeluid ook t.b.v. muziek), ondanks een interieur met tapijt en stoffen banken.

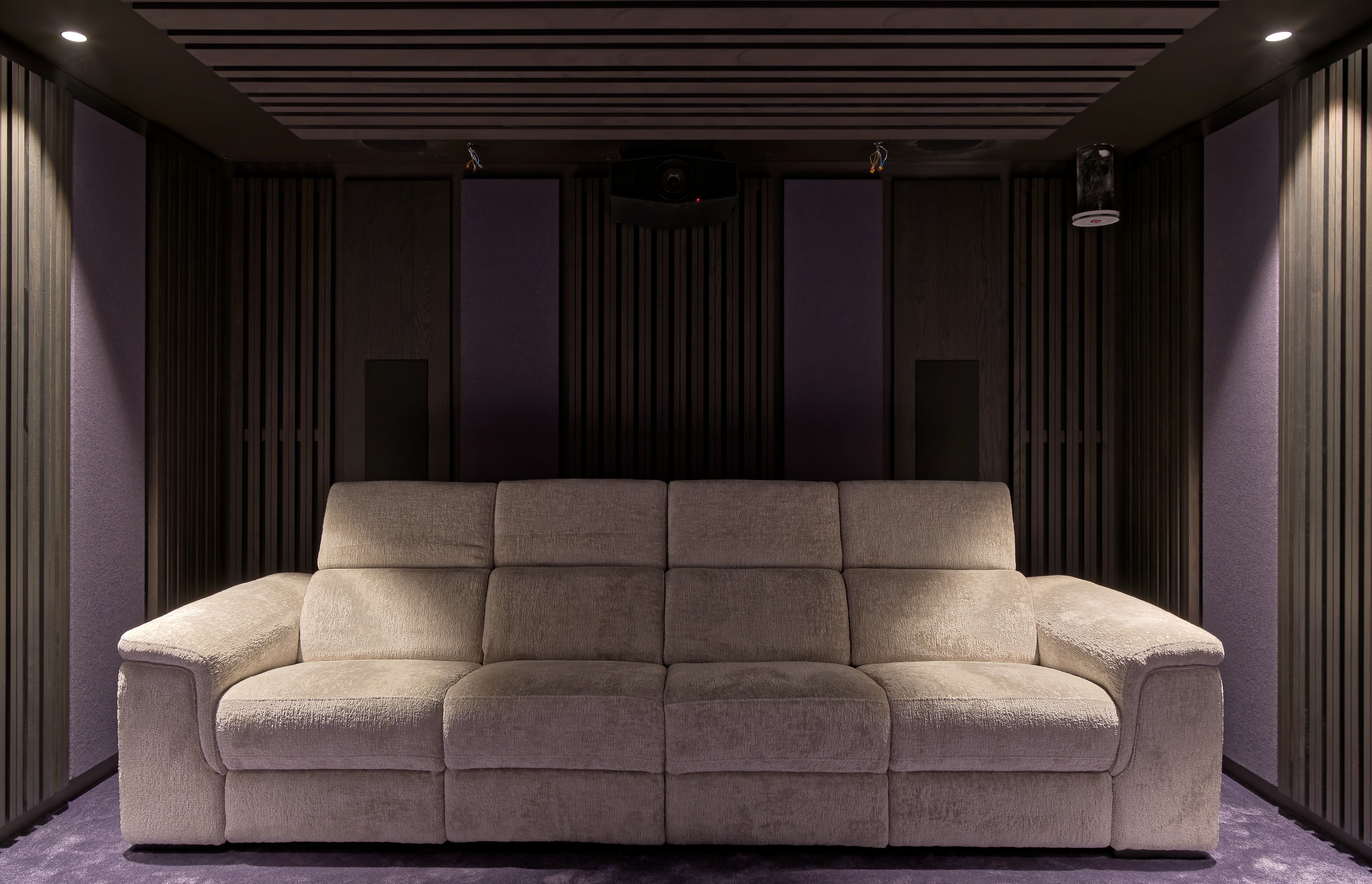

Het resultaat is een, ook akoestisch, zeer goede ruimte voor film en muziek geworden, met een goede verhouding tussen ruimte, akoestiek, inrichting en apparatuur. Zowel Dolby Atmos surround filmgeluid, als de weergave van muziek en spraak komt zeer overtuigend over.
Neem plaats voor een overweldigende “wow” ervaring.
Samenwerking van drie specialisten
Deze home cinema is tot stand gekomen door een samenwerking tussen Esperio (akoestiek en ontwerp), Meubelatelier Jacco Bakker (interieurbouw) en The Hifi Studio (beeld en geluid).
Het is een voorbeeld van de meerwaarde van het combineren van kennis en ervaring van specialisten.
Het team van Meubelatelier Jacco Bakker, The Hifi Studio en Esperio (vlnr).
De opdrachtgever:
"Het is elke keer weer een geweldige beleving en we genieten enorm van de cinema en de perfecte akoestiek. Nogmaals hartelijk dank voor de bijzonder mooie afwerking van ons project, we zijn er super blij mee!"
Kijk bij klantervaringen voor meer voor meer voorbeelden hoe klanten ons werk beoordelen.
