Thuisbioscoop met maximale filmbeleving

Plan en ruwbouw

In het nieuwbouwhuis was in de kelder een ruimte gereserveerd voor een thuisbioscoop.

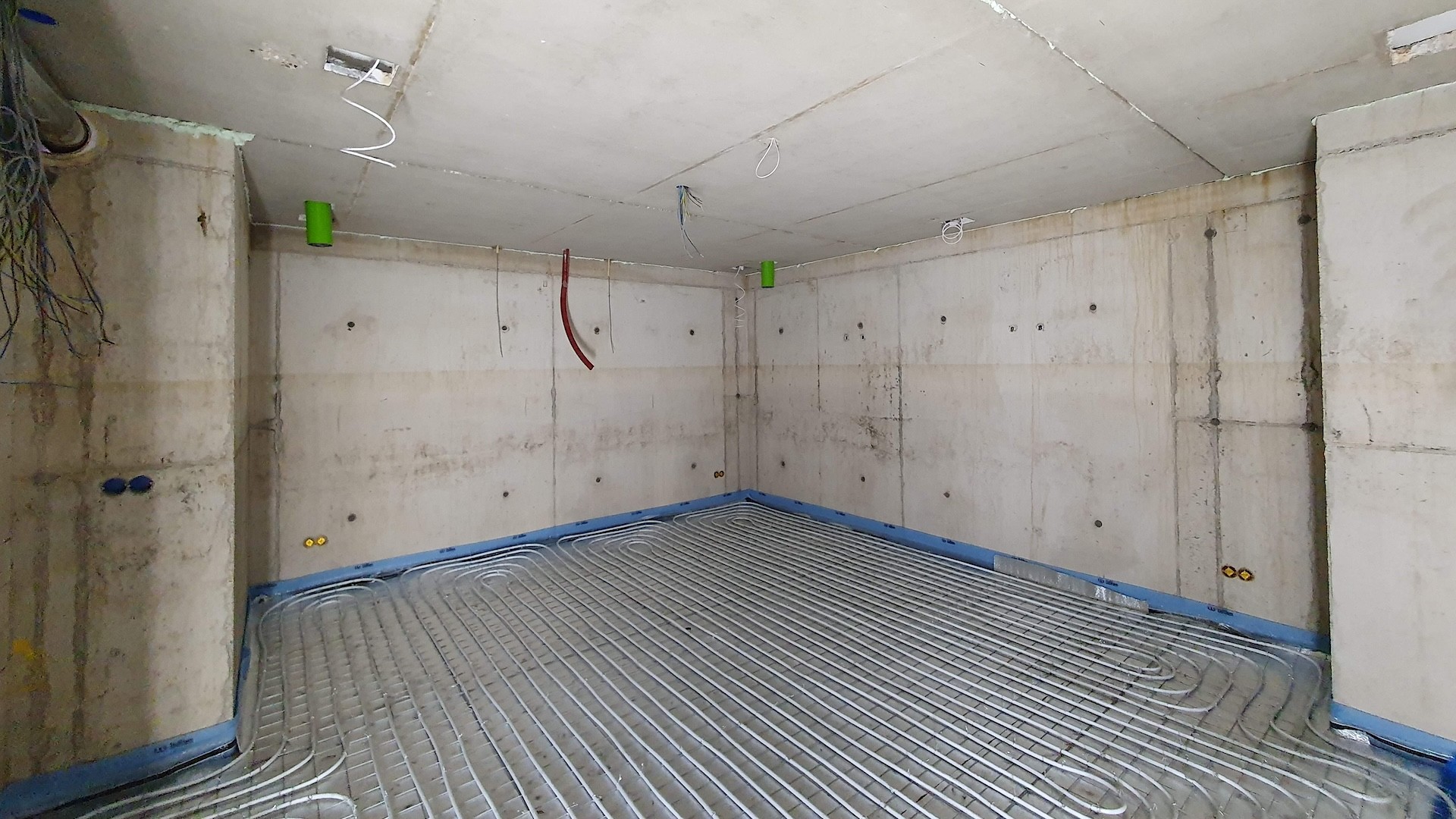

De ruimte waarin de home cinema moet worden gebouwd.

Zodra de ruwbouw ervan klaar was en de wanden, vloer en het plafond aanwezig waren, hebben wij een akoestische nulmeting in de ruimte uitgevoerd. Als dit mogelijk is doen wij dit graag, omdat het een goed bruikbare informatie is, om daarmee alle verdere ruimte- en akoestische berekeningen te kunnen maken. Zie verderop de grafiek voor de resultaten van de akoestische nulmeting (grafiek in geel)

Interieurstijl

Als interieurstijl is gekozen voor de Esperio Style Orinoco. Een home cinema met deze stijl is vaak uitgevoerd in natuurlijke kleuren. De klant heeft hier gekozen voor absorberende wandpanelen in groen-petrol kleur. Deze combineren goed met de akoestische diffusers uitgevoerd in kersenhout. Een aantal akoestisch absorberende panelen is voorzien van een doek met fotoprint.

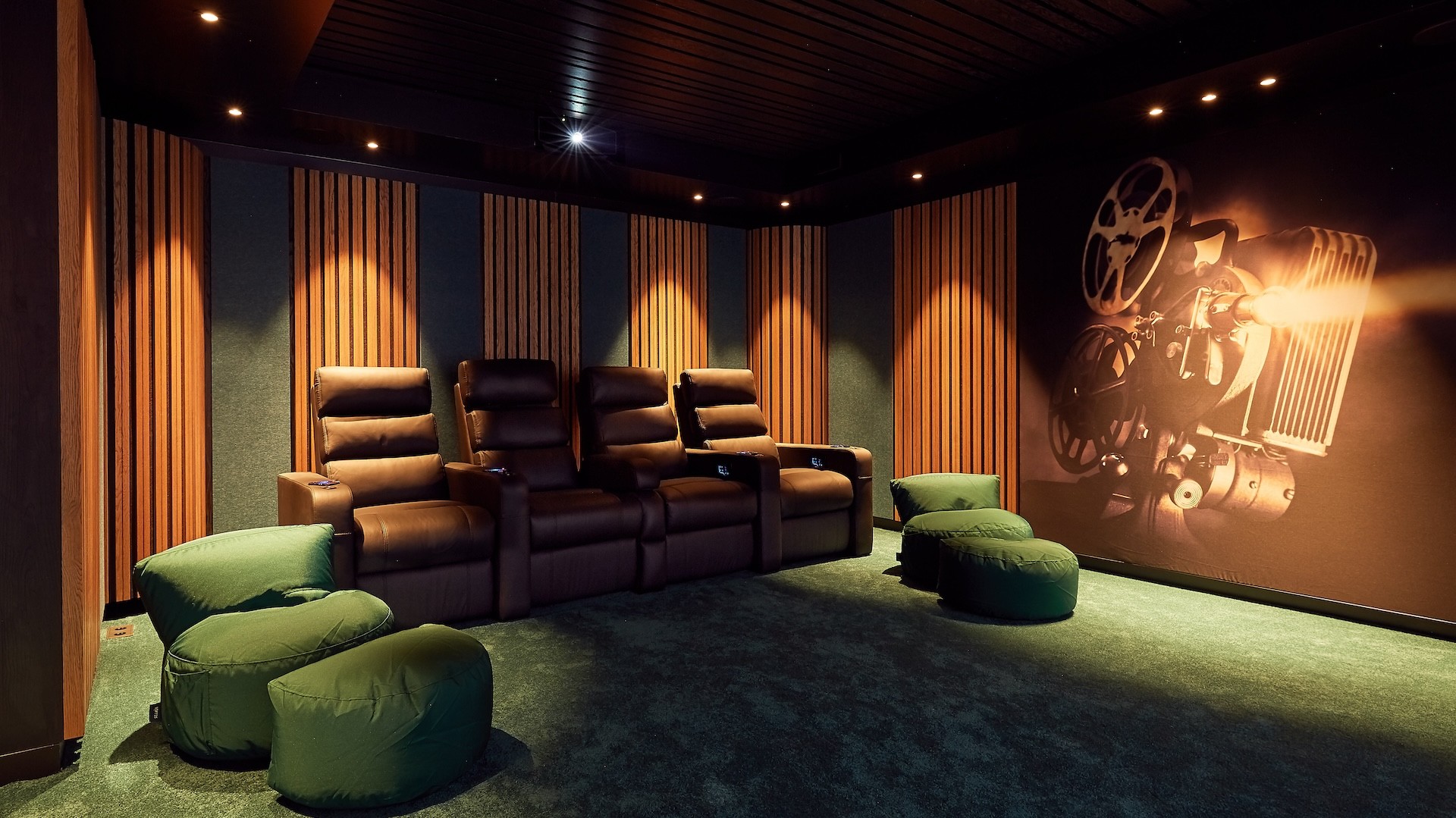

Diffusers in kersenhout en absorbers in petrol-groen.

Akoestisch ontwerp op GOLD niveau

De eigenaar heeft gekozen voor het Esperio ontwerp op GOLD niveau: een combinatie van akoestische absorbers en diffusers. Samen zorgen deze voor een optimale geluidsbelevenis, met een precies en tegelijk niet de droog geluid.

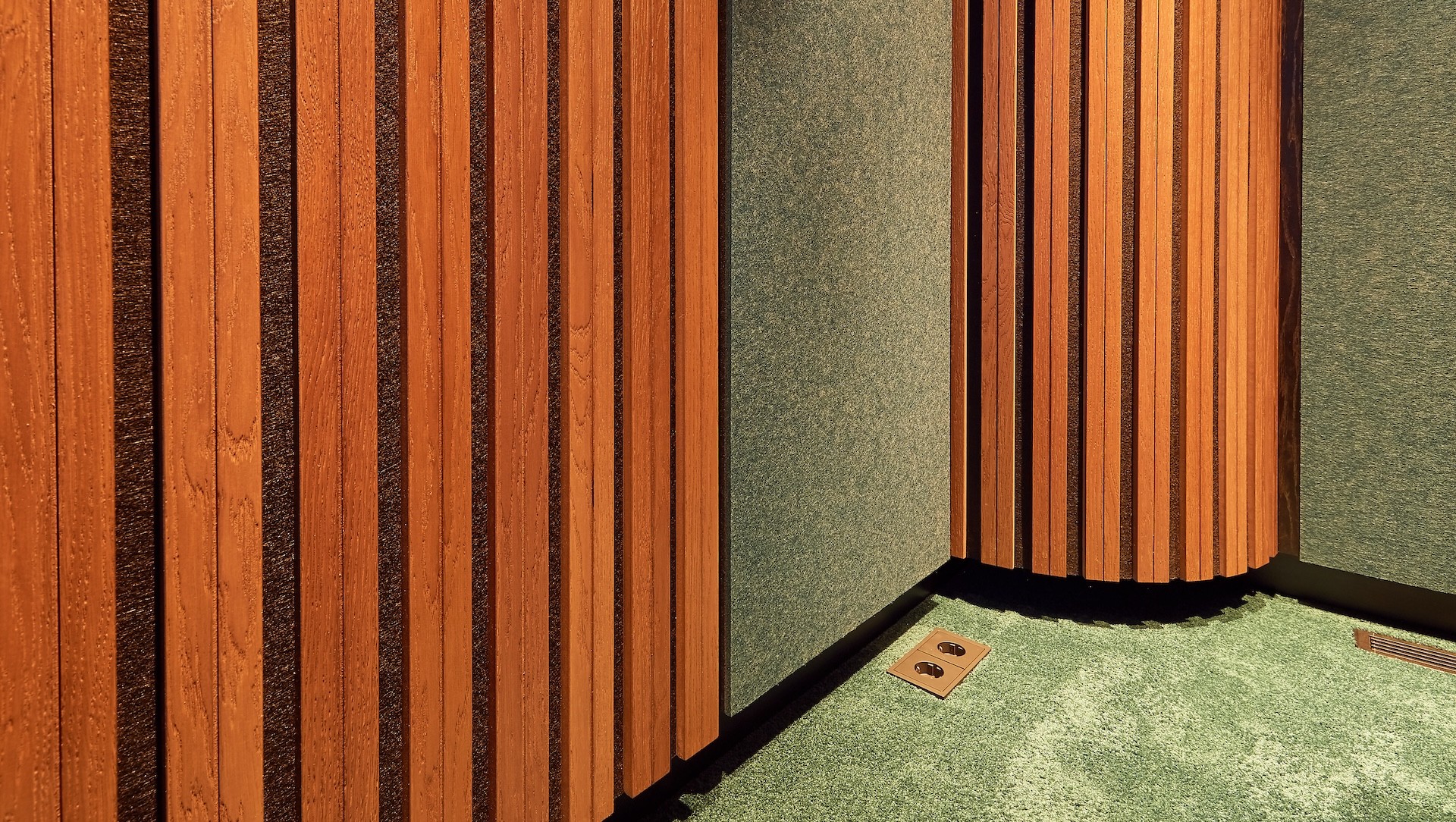

In de hoeken een Esperio CurveDiffuser aan de achterwand en de zijwanden Esperio PanelDiffusers. Verder een combinatie van Esperio PanelAbsorbers in groen en met foto-opdruk.

De verticaal gerichte panelen (smaller dan hoog) zorgen voor een welkom breed geluidsbeeld, in het horizontale vlak.

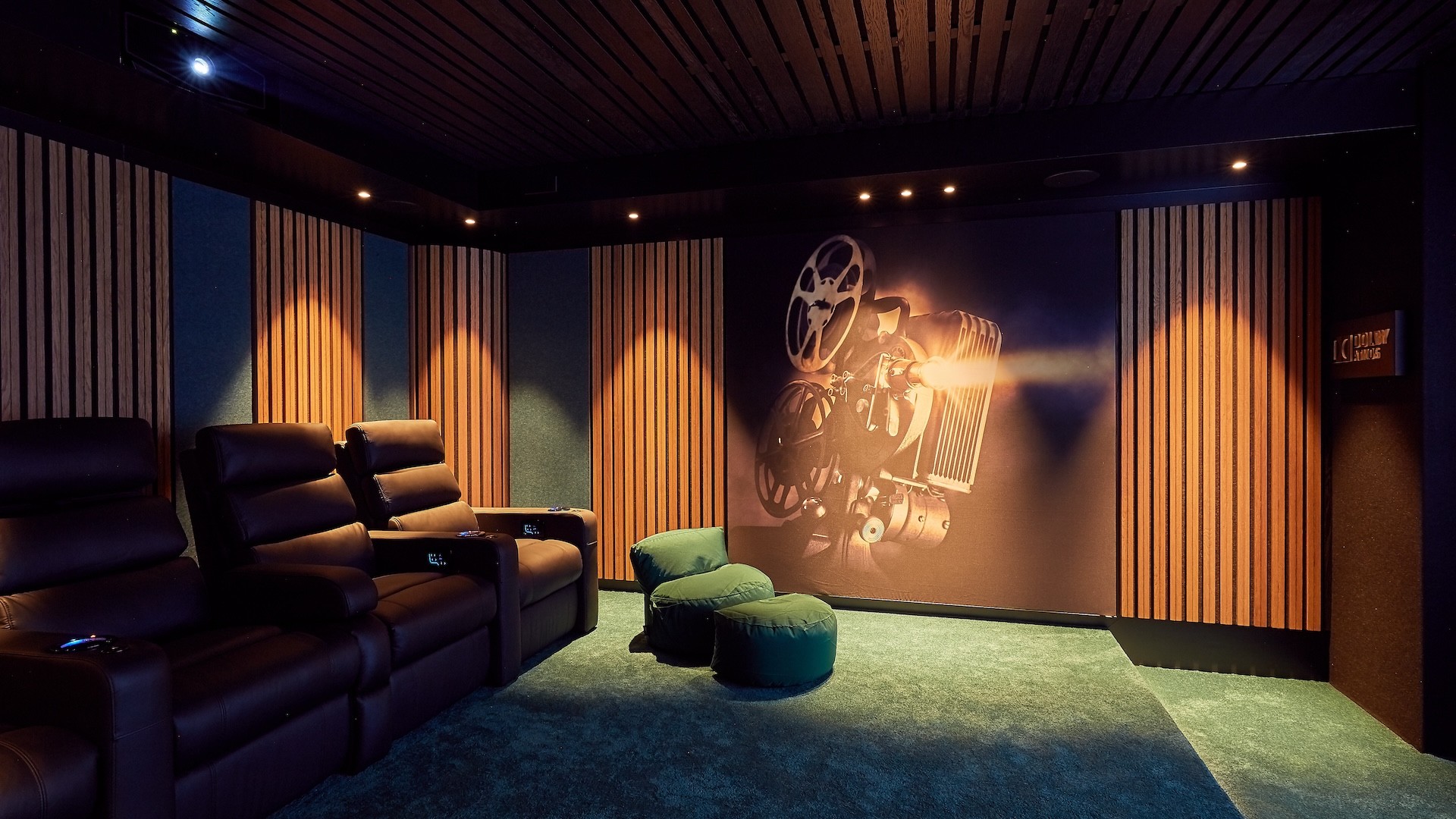

Een combinatie van akoestische absorbers (groen en met foto-opdruk) en akoestische diffusers (kersenhout)

Esperio voorzetwandsysteem

Alle wand-elementen zijn geplaatst op een Esperio voorzetwandsysteem. De wandpanelen zijn op een er achterliggende draagconstructie gehangen. Achter de wandpanelen panelen is in de hele wand extra 12 cm absorptie geplaatst. Dit zorgt voor droge, diepe bassen. De dikte en samenstelling van het "onzichtbare" dempingsmateriaal achter de panelen hebben wij berekend en stemmen dat altijd af op de grootte van de ruimte, de apparatuur en zitpositie.

Achter het geluiddoorlatend scherm zijn de frontspeakers verwerkt en daar omheen is 20 cm absorberend materiaal verwerkt. Het scherm is daarmee een projectiescherm, een gunstige plek voor de frontspeakers en een geluidsabsorberend paneel met extra bas-absorptie geworden.

Onder het scherm is de subwoofer geplaatst.

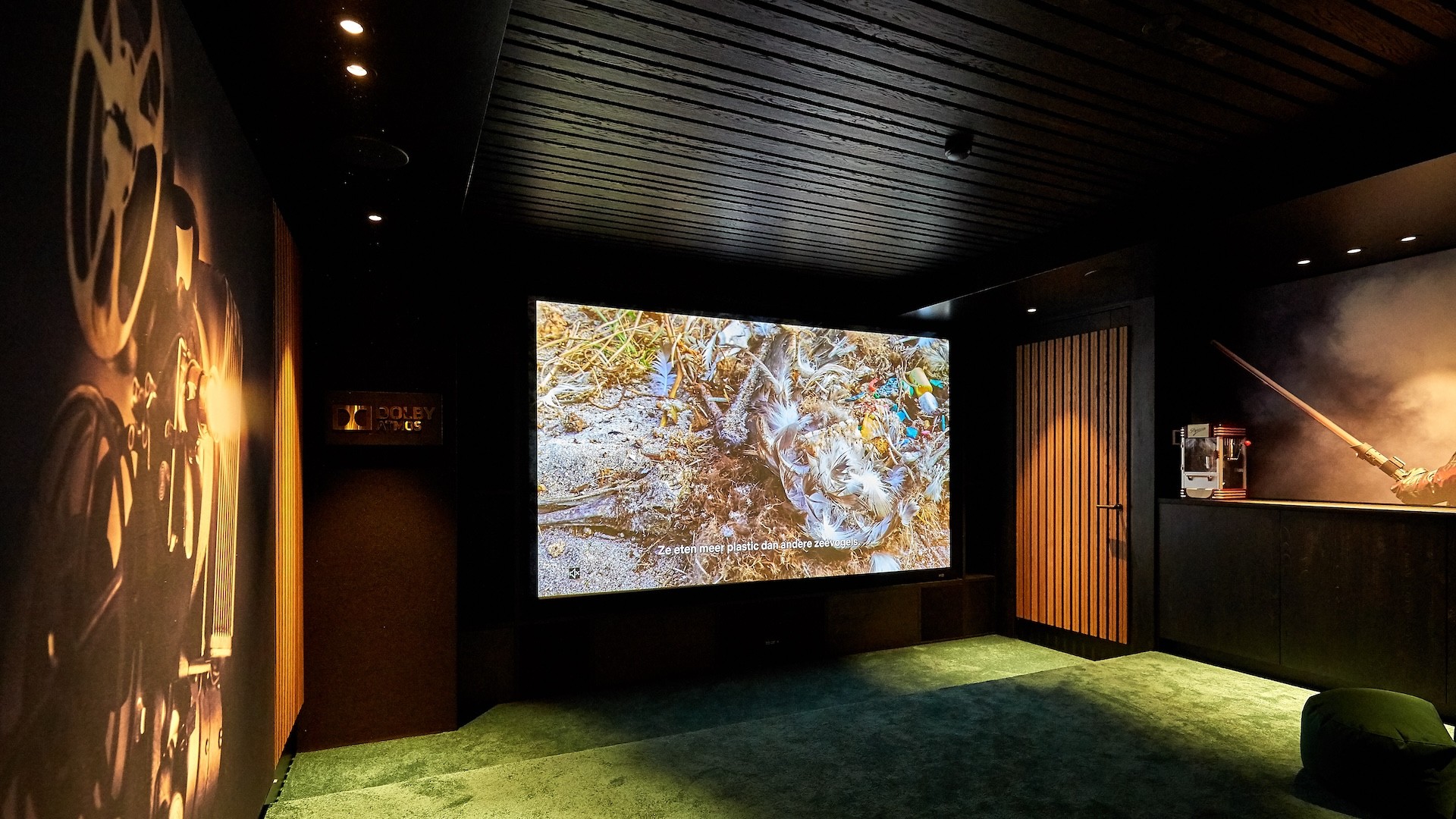

Geluiddoorlatend scherm met speakers erachter en er onder de subwoofer

Deur

Op de deur is aan de binnenzijde een Esperio PanelDiffuser geplaatst. Deze draait mee met de deur. Vanwege de symmetrie is aan de tegenoverliggende zijwand ook een PanelDiffuser aanwezig,

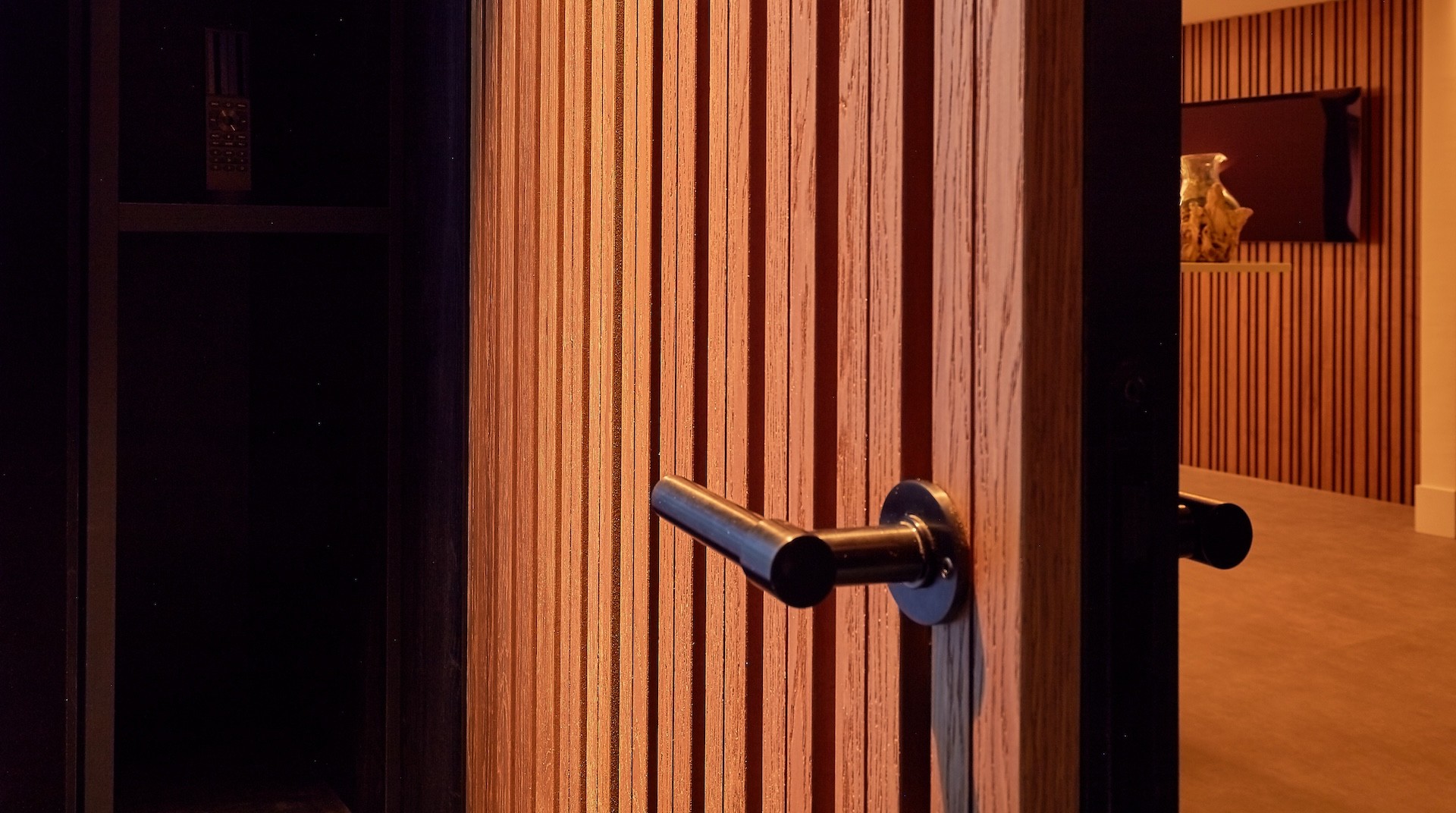

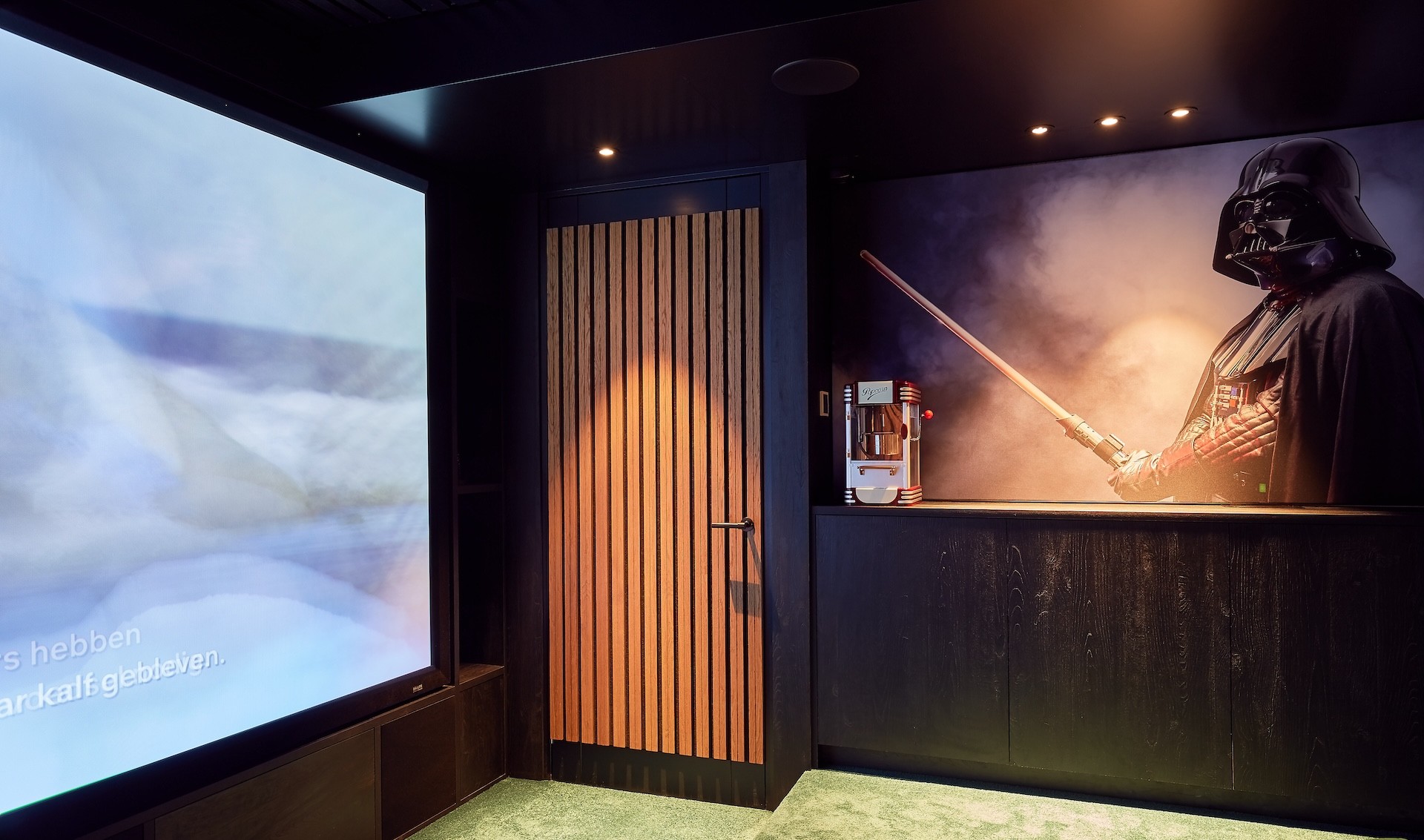

De toegangsdeur met meedraaiende Esperio PanelDiffuser

Podest met verlichting

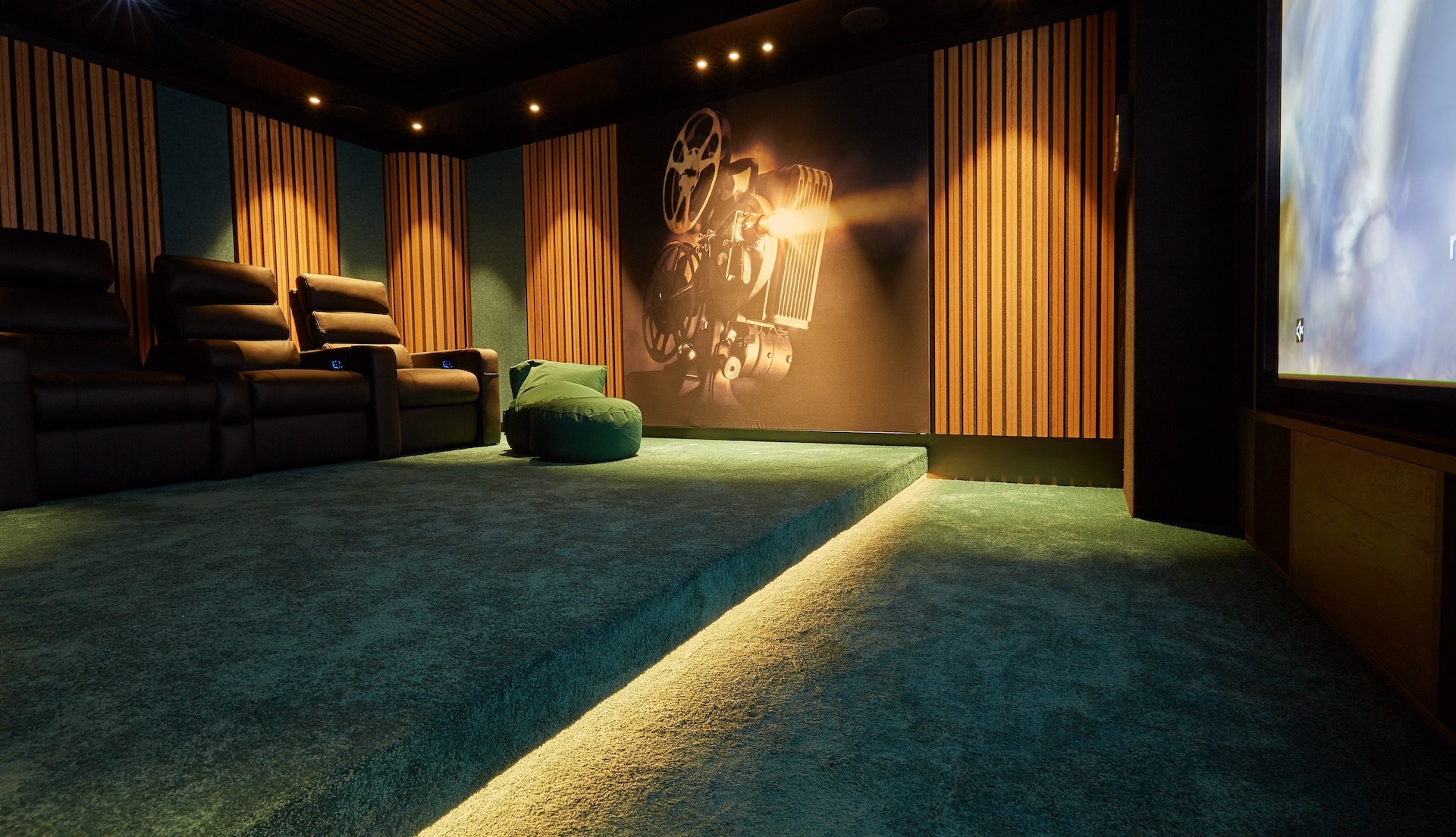

Op de vloer is een podest van 20 cm hoogte, met ledstrip gebouwd.

Plafond

Aan het plafond is een koof gemaakt, waar Led-spots en kabels in verwerkt zijn. Tevens is de projector in de koof geplaatst. Centraal is een Esperio VarioDiffuser akoestisch plafond aangebracht. Het akoestisch effect van dit type plafond is het dempen van reflecties via een afwisseling van absorptie en reflectie. Deze aanpak draagt bij tot akoestische frisheid en ruimtelijkheid. De plafondspeakers voor het Dolby Atmos systeem zijn in het plafond verwerkt.

Plafond met koof en akoestisch middendeel.

Opbouw en afmontage door eigen aannemer

De opbouw van de wanden, plafond, podest en de akoestische diffusers is, in goede samenwerking door de eigen aannemer/interieurbouwer uitgevoerd. Wij leveren in dat geval het akoestisch wand- en plafondontwerp en de constructietekeningen voor de diffusers. De beeld- en geluidsapparatuur is geleverd door de eigen leverancier van de klant.

Voor meer informatie lees: eigen-apparatuur-ontwerp-en-interieurbouwer-gebruiken.

Resultaat

Na de montage van alle panelenen de verdere inrichting is er door ons een controlemeting uitgevoerd.

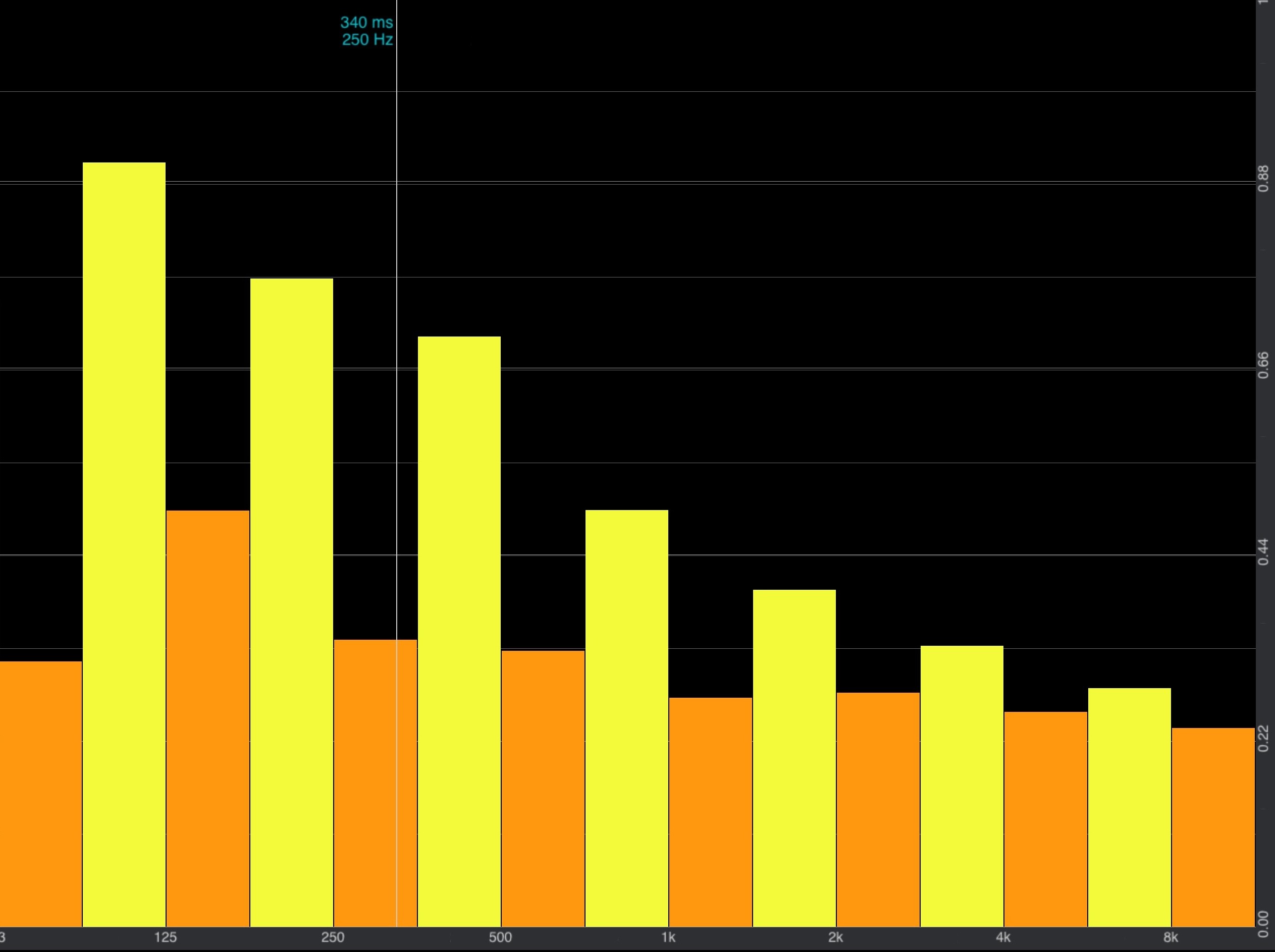

Nulmeting in onbehandelde ruimte (geel) en controlemeting na bouw van de home cinema met Esperio akoestiek (oranje)

Ter vergelijk zijn in bovenstaande grafiek zowel de nulmeting in de onbehandelde ruimte (geel) en de controlemeting (oranje) te zien. De nulmeting laat veel te lange nagalmtijden zien, die tevens ongelijkmatig verdeeld zijn tussen lage tonen (links) en midden/hoge tonen (rechts). De oranje balken van de controlemeting in de ingerichte kamer laten zien dat de nagalmtijden van laag tot hoog gelijkmatiger verdeeld zijn en met gemiddeld 0,30 sec. op ideaal niveau voor deze home cinema. Ondanks het tapijt en andere stoffering is te zien dat de hoge tonen voldoende aanwezig blijven (de oranje balken bij 4 KHz en 8 KHz).

Het resultaat is een zeer goede akoestiek voor film (en muziek- en concertregistraties). De thuisbioscoop is een punt van rust en stilte geworden in het huis; je stapt in een andere wereld. Zowel Dolby Atmos surround filmgeluid als teksten komen zeer overtuigend over.

Samenwerking

Een geslaagd home cinema project, gerealiseerd in goede samenwerking met alle partijen.

De opdrachtgever: "De samenwerking met jullie is perfect te noemen, we zijn er erg blij mee!"
